Impulsensor
Der Detektorkopf ist im Wesentlichen ein hohes Sensibilitäts-Drei-Position-Vier-Wege-Drehventil. Wenn das Netz oder die Decke abweicht, wird die Leitwälder und der Einlass- und Auslaßrichtung des Luftpfads durch den Erfassungskopf geändert. Die Druckluft wird an den gewellten pneumatischen Reifen des Stellglieds geschickt, um den Korrektor zu drücken. Die Formen von pneumatischen Aktuatoren, die von verschiedenen ausländischen Herstellern hergestellt werden, sind unterschiedlich, aber ihre Grundstrukturen sind ähnlich.
Die Verschiebung der automatischen Korrektur beträgt 60 bis 70 mm, was den Anforderungen von Papiermaschinen mit einer Breite von weniger als 3200 mm erfüllen kann.
Prinzip
Wenn sich die Leitwand des Impulssensors in der mittleren Position befindet, ist der Luftdruck der pneumatischen Reifen auf beiden Seiten des Stellglieds des Korrektors gleich, und der Korrektor befindet sich in der mittleren Position.
Wenn das Netz oder die Decke abweicht, weicht die Ablenkplatte von der mittleren Position ab, und der Impulssensor wandelt das Offset-Signal in ein Drucksignal um, um die Luft in den linken Luftreifen des Stellglieds zu unterdrücken oder druckzulassen, und der Korrektor bewegt sich nach links oder Recht, um den Zweck der automatischen Korrektur zu erreichen.

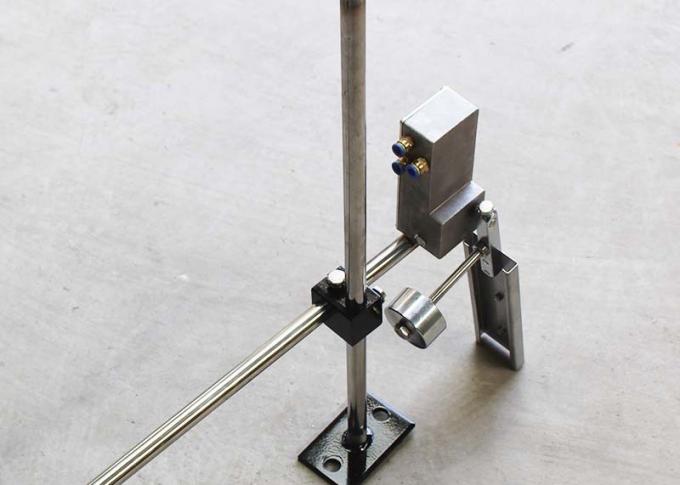

Der strukturelle Impulssensor besteht aus Leitblech, Detektorkopf, Träger, Verbindungsrohr usw.
Filz & Wire Guider
/ Filz- und Kabelkorrektor
/ Filz & Drahtsteller
Korrektur-Impulssensor.
Fühlte dich an
/ Filzspanner
/ Spürte Spanner
