Bei industriellen Prozessen, die auf kontinuierlicher Dampferhitzung basieren, beeinträchtigt eine ineffiziente Dampfübertragung die Produktqualität. Es erhöht auch die Energieverschwendung. Genau vor diesen Herausforderungen stehen Betriebe, die in der Papier-, Wellpappen- oder Textilproduktion tätig sind. Die Aufrüstung oder der Austausch von Dampfübertragungskomponenten erfordert eine sorgfältige Vorgehensweise. Sie müssen verstehen, wie moderne Geräte die thermische Effizienz optimieren. Ein leistungsstarkes Drehgelenk verhindert starke Druckabfälle. Es verlängert auch die Gesamtlebensdauer der Dichtung. In diesem Leitfaden werden die wesentlichen Mechanismen für Anwendungen mit gesättigtem und überhitztem Dampf aufgeschlüsselt. Wir erarbeiten klare Bewertungskriterien für die Auswahl zuverlässiger Komponenten. Sie lernen praktische Umsetzungsrealitäten kennen, um kostspielige Installationsfehler zu vermeiden. Unsere Aufschlüsselung hilft Ihnen beim Übergang von reaktiven Reparaturen zu optimierter Systemleistung.
Optimierte thermische Effizienz: Korrekt spezifizierte Drehgelenke verhindern das Durchblasen von Dampf und sorgen für einen konstanten Druck, wodurch die Gleichmäßigkeit der Oberflächentemperatur rotierender Geräte direkt verbessert wird.
Kondensatmanagement: Die Integration mit einem Siphonsystem ist nicht verhandelbar; Eine effiziente Kondensatentfernung verhindert Überschwemmungen und reduziert das Drehmoment des Antriebsmotors.
Vorhersehbare Wartung: Fortschrittliche Dichtungsmaterialien (z. B. mit Antimon imprägnierter Kohlenstoffgraphit) bieten vorhersehbare Verschleißraten und verwandeln katastrophale Ausfälle in überschaubare, geplante Wartungsarbeiten.
Standardmäßige oder veraltete Stopfbuchsenpackungen stellen ein erhebliches Risiko dar. Sie unterliegen im Dauerbetrieb einem schnellen Verschleiß. Diese Verschlechterung führt zu gefährlichen Dampflecks in der gesamten Anlage. Bediener leiden unter starkem Druckverlust. Ungeplante Ausfallzeiten werden zur häufigen und kostspieligen Realität. Bei der Hochgeschwindigkeitsfertigung können Sie sich nicht auf veraltete Verpackungstechnologie verlassen. Werke benötigen dynamische Lösungen, um Produktionspläne einzuhalten. Moderne Dichtungstechnologien lösen genau diese industriellen Engpässe.
Ein Drehgelenk erzeugt eine dynamische Dichtung. Es überbrückt stationäre Versorgungsleitungen und rotierende Gerätezapfen. Moderne Konstruktionen basieren auf hochentwickelten Gleitringdichtungsflächen. Diese Flächen verwenden entweder konvexe/konkave oder flache Profile. Der Dampfdruck drückt diese Flächen aktiv zusammen. Dieser Innendruck gewährleistet die strikte Integrität der Dichtung während des Betriebs. Kohlenstoffgraphitringe drücken gegen polierte Metalloberflächen. Dadurch entsteht eine selbstschmierende, flüssigkeitsdichte Barriere. Der Mechanismus fängt unter Druck stehenden Dampf in der Walze ein. Es verhindert wirksam gefährliche atmosphärische Lecks.
Dampfkreisläufe führen zu starken Temperaturschwankungen. Metallrohrleitungen dehnen sich bei Erwärmung erheblich aus. Ein langes Dampfrohr kann mehrere Zentimeter lang werden. Starre Verbindungen brechen unter dieser immensen Belastung schnell. Moderne Verbindungen nehmen diese unvermeidliche Wärmeausdehnung auf. Sie verfügen über integrierte Axialbewegungsmöglichkeiten. Federbelastete Dichtungsanordnungen absorbieren seitliche Verschiebungen nahtlos. Diese Technik verhindert kritische Leitungsbelastungen. Außerdem schützt es die Gleitringdichtung vor Verformung. Ihre Infrastruktur bleibt auch bei schnellen Temperaturschwankungen intakt.
Rotationsreibung verbraucht Antriebsmotorleistung. Herkömmliche Stopfbuchspackungen passen sich eng an die Wellen an. Diese übermäßige Reibung erfordert höhere elektrische Lasten. Ausgewogene Dichtungsdesigns beheben dieses Problem vollständig. Sie gleichen interne hydraulische Kräfte gegen die Dichtfläche aus. Das Gelenk dreht sich unabhängig vom Dampfdruck reibungslos. Eine geringere Reibung reduziert direkt den mechanischen Widerstand. Die Antriebsmotoren Ihrer Geräte benötigen weniger Energie. Diese Effizienz senkt Ihren monatlichen Stromverbrauch erheblich.
Die Bereitstellung von Dampf ist nur die halbe Miete. Dampf überträgt latente Wärme in den Zylindermantel. Es entsteht sofort flüssiges Kondensat. Das angesammelte Kondensat wirkt als starker Wärmeisolator. Eine dicke Wasserschicht zerstört die Effizienz der Wärmeübertragung. Die Produktionsgeschwindigkeit sinkt dramatisch, wenn die Temperaturen sinken. Durch ungleichmäßige Erwärmung entstehen örtlich begrenzte Feuchtigkeitsstreifen in Papierbahnen. Die schnelle Entfernung dieser Flüssigkeit bleibt eine der obersten betrieblichen Prioritäten.
Ein korrekt integriertes Drehgelenk-Siphonsystem beseitigt Kondensatansammlungen. Diese Komponenten arbeiten in perfekter Synergie zusammen. Frischer Dampf tritt durch den äußeren Ring der Verbindung ein. Es füllt den Trockenzylinder. Gleichzeitig wird das Kondensat durch ein zentrales Siphonrohr abgeführt. Das System reinigt kontinuierlich die isolierende Wasserschicht. Die Wärme wird direkt wieder in die Metallhülle übertragen. Dieser Dual-Flow-Mechanismus hält die Zylindertemperaturen aggressiv hoch und gleichmäßig.
Die Wahl des richtigen Siphons entscheidet über den Erfolg des Systems. Die Maschinengeschwindigkeit bestimmt Ihre spezifische Auswahl.

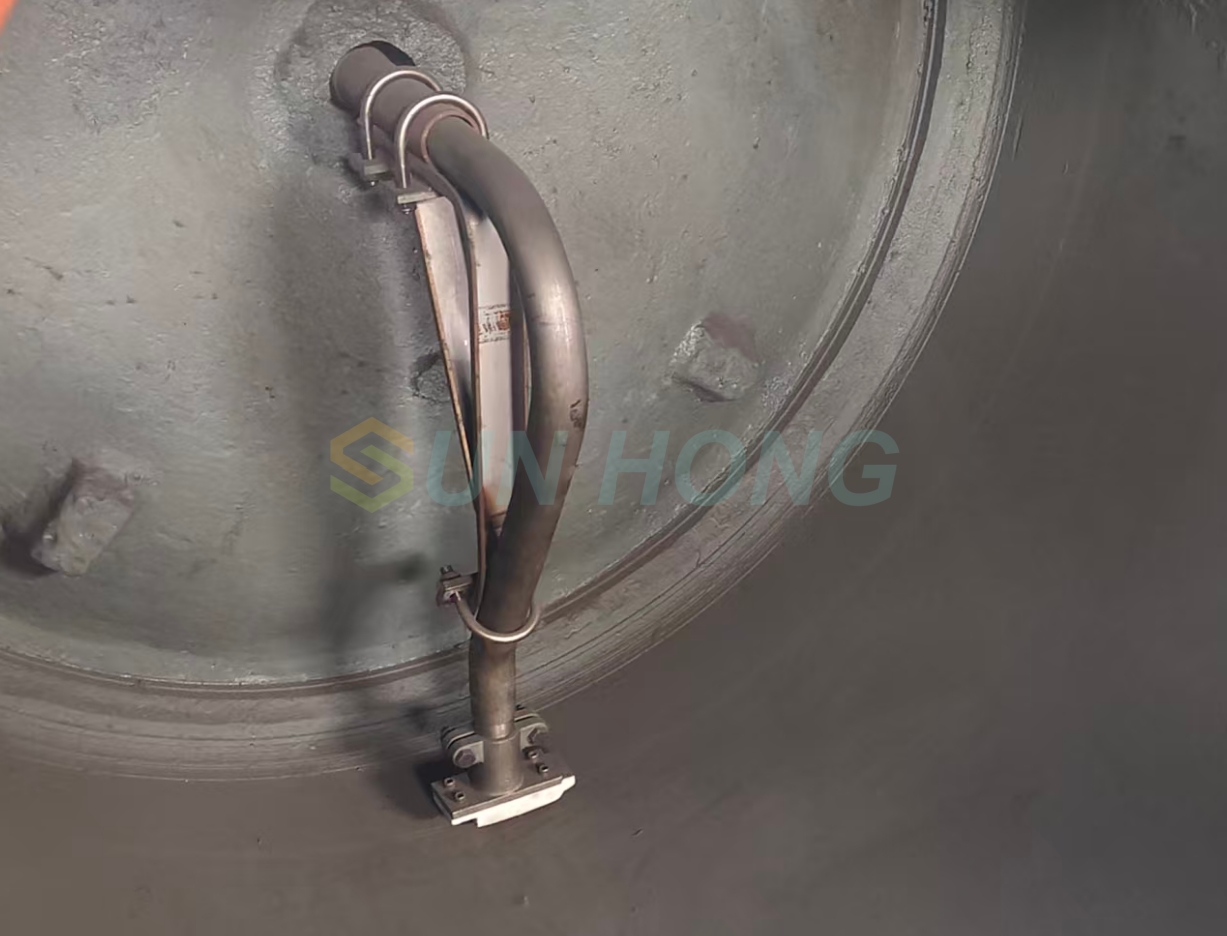

Stationäre Siphons: Diese bleiben fixiert, während sich der Zylinder dreht. Sie zeichnen sich durch Hochgeschwindigkeitsmaschinen aus. Die Zentrifugalkraft drückt das Kondensat in eine Randschicht. Der stationäre Schuh schöpft dieses Wasser effizient auf.
Rotationssiphons: Diese rotieren entlang des Zylindermantels. Sie eignen sich perfekt für niedrigere Geschwindigkeiten. Bei langsamer Rotation neigt das Kondensat zur Bildung von Pfützen am Boden. Ein rotierender Siphon schöpft diese Pfütze bei jeder Umdrehung aus.
Vergleichstabelle: Auswahlhilfe für Siphons
Besonderheit | Stationäre Siphons | Rotationssiphons |
|---|---|---|
Idealer Geschwindigkeitsbereich | Hohe Geschwindigkeiten (über 400 m/min) | Niedrige bis mittlere Geschwindigkeiten |
Kondensatverhalten | Bewältigt Randkondensat | Behandelt pfützenartiges Kondensat |
Abstandsstabilität | Kann sich bei schwerer Belastung durchbiegen | Starr an der Schale befestigt |
Wartungszugang | Einfachere externe Anpassung | Erfordert einen internen Zylindereingang |
Das Evakuieren von Kondensat erfordert einen präzisen Differenzdruck (DP). Der Rücklaufdruck muss unter dem Vorlaufdruck liegen. Genau dieser Unterschied erzeugt einen Vakuumeffekt. Es zieht Flüssigkeit nahtlos durch das Siphonrohr hinauf. Sinkt DP zu stark ab, überflutet der Zylinder vollständig. Wenn der DP zu hoch ansteigt, entweicht der Frischdampf direkt in die Rücklaufleitung. Durch die Einhaltung eines strengen Differenzdrucks wird eine massive Energieverschwendung vermieden.
Trocknerzylinder stellen eine brutale Industrieumgebung dar. Papier- und Wellpappenmaschinen laufen mit rasender Geschwindigkeit. Starke Vibrationen erschüttern die Anlage ständig. Dampflokale sind 24 Stunden am Tag ohne Pause in Betrieb. Unter diesen rauen Bedingungen versagen minderwertige Komponenten schnell. Sie müssen Ersatzprodukte anhand strenger industrieller Maßstäbe bewerten. Vor allem Langlebigkeit und dauerhafte Zuverlässigkeit zählen.
Feuchtigkeitsprofile bestimmen die Qualität des Endprodukts. Ein spezielles Dampfdrehgelenk für den Trocknerzylinder garantiert eine optimale Wärmeverteilung. Es überstreicht die gesamte Zylinderfläche mit Frischdampf. Gleichbleibende Temperaturen verhindern feuchte Stellen in der Papierbahn. Es kommt zu weniger Papierbrüchen an der Maschine. Eine gleichmäßige Erwärmung steigert direkt die Produktionsausbeute und begrenzt den Ausschussabfall.
Die Designs der Gelenkunterstützung variieren je nach Anwendungsanforderungen. Sie müssen die strukturelle Integrität sorgfältig bewerten.
Selbsttragende Gelenke: Diese werden direkt auf dem rotierenden Zapfen montiert. Interne Lager tragen das Gewicht. Sie eignen sich perfekt für mittlere Geschwindigkeiten. Die Installation ist im Allgemeinen schnell und unkompliziert.
Halterungsgestützte Verbindungen: Diese werden an externen Maschinenrahmen montiert. Der Bügel trägt das Gelenkgewicht. Sie entlasten den rotierenden Zapfen. Hochgeschwindigkeitszylinder mit großem Durchmesser erfordern unbedingt Halterungsstützen.
Alternde Maschinen beeinträchtigen die Rentabilität der Anlage. Eine Nachrüstung bringt einen beeindruckenden Return on Investment. Der Einbau eines modernen Trocknerzylinder-Dampfdrehgelenks verändert die Betriebsmathematik. Es reduziert den Dampfverbrauch pro Tonne Produkt drastisch. Sie erhitzen die Bahn schneller und verbrauchen weniger Brennstoff. Die Wärmeübertragungseffizienz steigt sofort an. Allein die Energieeinsparungen amortisieren die Modernisierung oft innerhalb weniger Monate.
Wartungsteams benötigen klare Sicht. Fortschrittliche Gelenke verfügen über visuelle Verschleißindikatoren. Ein Metallstift ragt nach außen, wenn die Kohlenstoffdichtung abgenutzt ist. Techniker können die verbleibende Lebensdauer der Dichtung sofort messen. Sie müssen das Gerät zur Inspektion nie zerlegen. Dies verändert die Instandhaltung von Anlagen. Teams wechseln von reaktiven Notfallreparaturen zu vorausschauender Planung. Sie bestellen Teile genau dann, wenn sie benötigt werden.
Passen Sie eine Verbindung niemals nur an normale Betriebslasten an. Systemspitzen treten unerwartet auf. Überprüfen Sie die Betriebsparameter anhand der maximalen Einstellungen des Sicherheitsventils. Diese absoluten Höchstwerte muss das Gelenk sicher bewältigen. Überhitzter Dampf erfordert gesonderte Beurteilungen. Es fehlt ihm an Feuchtigkeit und er läuft viel heißer als Sattdampf. Standard-Kohlenstoffdichtungen verbrennen in überhitzter Umgebung. Für extreme thermische Belastungen sind mit Antimon imprägnierte Dichtungen vorzusehen.
Druckbehälter bergen inhärente Sicherheitsrisiken. Explodierende Dampfleitungen verursachen katastrophale Verletzungen. Stellen Sie sicher, dass Ihr Anbieter vollständige metallurgische Zertifizierungen vorlegt. Die Ausrüstung muss den ASME- oder PED-Druckbehältervorschriften entsprechen. Ungeprüfte Gussmetalle enthalten versteckte Hohlräume. Diese Fehler platzen bei plötzlichen Druckspitzen. Durch die strikte Einhaltung gesetzlicher Vorschriften werden die Anlagenrisiken vollständig gemindert. Es schützt Sie auch bei Versicherungsprüfungen.
Standardteile aus dem Katalog passen oft nicht auf ältere Maschinen. Die Abmessungen der Zapfenflansche ändern sich im Laufe der Jahrzehnte durch Modifikationen. Bei handelsüblichen Teilen sind möglicherweise kostspielige Umbauten in der Werkstatt erforderlich. Bewerten Sie Anbieter, die maßgeschneiderte Flanschanpassungen anbieten. Sie passen die Siphonabstände genau an Ihre Zylinderinnendurchmesser an. Eine perfekte Maßanpassung verhindert längere Ausfallzeiten bei der Installation. Durch die individuelle Anpassung bleibt Ihr Retrofit-Projekt stets im Zeitplan.
Starre Rohrleitungen zerstören Drehverbindungen. Es gilt als die Hauptursache für vorzeitiges Versagen. Die Wärmeausdehnung zwingt Stahlrohre dazu, gegen den Verbindungskörper zu drücken. Diese Kraft verformt die inneren Dichtungsflächen sofort. Durch die entstehenden Lücken bläst Dampf. Sie müssen flexible Metallschläuche verwenden. Installieren Sie sie sowohl an der Dampfversorgungs- als auch an der Kondensatrücklaufleitung. Schläuche isolieren die Verbindung vor zerstörerischen Rohrvibrationen. Sie nehmen sämtliche Wärmeausdehnungen sicher auf.
Die Freigabe des Siphonschuhs erfordert absolute Präzision. Wenn der Schuh zu nah an der Schale sitzt, entsteht mechanische Reibung. Der Siphon reibt gegen das rotierende Metall und bricht schließlich ab. Wenn Sie den Schuh zu weit weg platzieren, entsteht eine andere Katastrophe. Es hinterlässt im Inneren eine dicke, isolierende Wasserschicht. Kondensat überschwemmt den Zylinder und blockiert die Wärmeübertragung. Halten Sie sich stets strikt an die Abstandsspezifikationen des Herstellers und verwenden Sie spezielle Messgeräte.
Kohlenstoffdichtungen benötigen zum Überleben eine Schmierung. Frischer Dampf fungiert als dieses wichtige Schmiermittel. Durch Drehen eines trockenen Zylinders wird die Verbindung schnell zerstört. Der Carbonring erzeugt eine enorme Reibung gegen trockenes Metall. Innerhalb weniger Minuten bilden sich Mikrofrakturen. Staub blättert von der Dichtungsfläche ab. Führen Sie stets Dampf ein, bevor Sie die Antriebsmotoren einschalten. Legen Sie eine strikte Startsequenz für Ihre Bediener fest. Richtige Arbeitsgewohnheiten verlängern die Lebensdauer der Gelenke erheblich.
Gleitringdichtungsringe sind hochentwickelt, aber zerbrechlich. Das Herunterfallen eines Dichtungsrings führt zu unsichtbaren Mikrobrüchen. Das Stoßen der Verbindung mit einem Hammer während der Installation garantiert ein Versagen. Behandeln Sie alle Komponenten mit chirurgischer Sorgfalt. Verwenden Sie vom Hersteller bereitgestellte Ausrichtungswerkzeuge, um die Verbindung perfekt zu zentrieren. Eine Fehlausrichtung führt zu ungleichmäßigen Verschleißmustern am Carbonring. Professionelle Installationsrichtlinien bleiben entscheidend für den langfristigen Erfolg. Schulen Sie Ihre Mechaniker in diesen spezifischen Handhabungsprotokollen.
Häufige Fehler, die es zu vermeiden gilt:

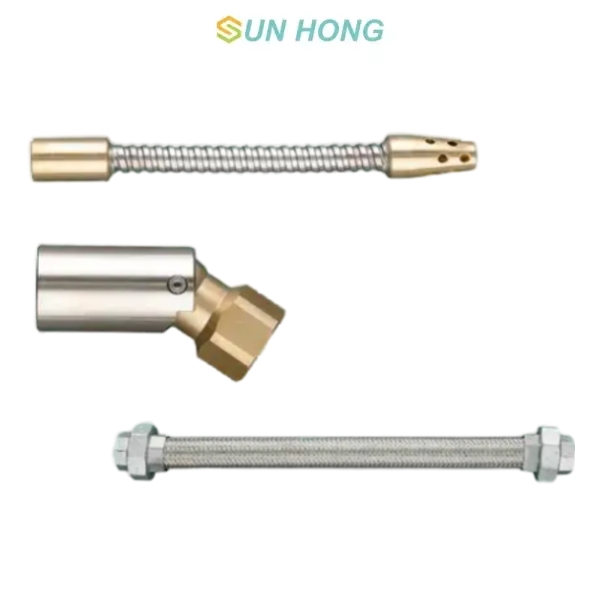

Verwendung von harten Rohrleitungen anstelle von flexiblen Edelstahlschläuchen.
Ignorieren der visuellen Verschleißanzeigestifte, bis es zu einer katastrophalen Reifenpanne kommt.
Differenzdruck zu hoch einstellen, Frischdampf in Rücklaufleitungen blasen.
Auftragen von Rohrschmiermittel oder schwerem Fett auf die Gleitflächen der Gleitringdichtung.
Die Modernisierung einer Dampfdrehkupplung stellt eine große Investition in die thermische Effizienz dar. Es handelt sich nie nur um einen einfachen Wartungsaustausch. Korrekt spezifizierte Komponenten stabilisieren die Zylindertemperaturen und beseitigen gefährliche Lecks. Sie verschwenden sofort keine wertvolle Dampfenergie mehr. Das richtige Siphonsystem entfernt Kondensat effizient und senkt die Drehmomentbelastung des Motors. Anlagenmanager sehen sofortige Verbesserungen bei der Gleichmäßigkeit der Bahnfeuchtigkeit.
Sie müssen die nächsten Schritte bewusst unternehmen. Führen Sie ein umfassendes Dampfverbindungsaudit für Ihre vorhandene Ausrüstung durch. Messen Sie den aktuellen Druckabfall in jedem Maschinenabschnitt. Wenden Sie sich an spezialisierte Hersteller statt an generische Teilekataloge. Fordern Sie spezifische MTBF-Daten (Mean Time Between Failures) für ihre Komponenten an. Fragen Sie nach relevanten Fallstudien, die genau zu Ihren Betriebsgeschwindigkeiten passen. Anwendungsspezifisches Engineering sichert letztendlich die langfristige Zuverlässigkeit Ihrer Maschine.
A: Single-Flow-Anschlüsse leiten Dampf in eine Seite des Zylinders. Sie benötigen am gegenüberliegenden Ende einen völlig separaten Anschluss zur Kondensatableitung. Zweiflutige Gelenke übernehmen beide Aufgaben gleichzeitig. Sie ermöglichen die Dampfzufuhr und Kondensatrückführung über genau dieselbe Verbindung an einem einzigen Ende des Zylinders.
A: Moderne Kohlenstoffgraphitdichtungen funktionieren 1 bis 3 Jahre lang zuverlässig. Diese Lebensdauer hängt stark von der Rotationsgeschwindigkeit und dem Dampfdruck ab. Sie müssen eine ordnungsgemäße Installation ohne Rohrbelastung sicherstellen. Ein kontinuierlicher Betrieb innerhalb der Nenntemperaturgrenzen verhindert außerdem eine vorzeitige Verschlechterung und Rissbildung der Dichtung.
A: Ja, es kann eine ungleichmäßige Erwärmung beheben, wenn das Problem durch Kondensatüberschwemmung verursacht wird. Die Aufrüstung auf eine Fuge mit einem richtig dimensionierten Siphonsystem verändert alles. Es entfernt kontinuierlich die isolierende Kondensatschicht. Dadurch wird sofort eine gleichmäßige Oberflächentemperatur über die gesamte Zylinderfläche wiederhergestellt.
A: Beim anfänglichen Einsetzen flacher Gleitringdichtungen kommt es manchmal zu geringfügigem Auslaufen. Ständig ausströmender Dampf weist jedoch auf ein ernstes Problem hin. Dies bedeutet normalerweise, dass die Rohrbelastung die Dichtungsfläche verformt. Auch fehlende flexible Metallschläuche oder eingeklemmte Fremdkörper zwischen den Dichtungsringen führen zu sofortigen Undichtigkeiten.
