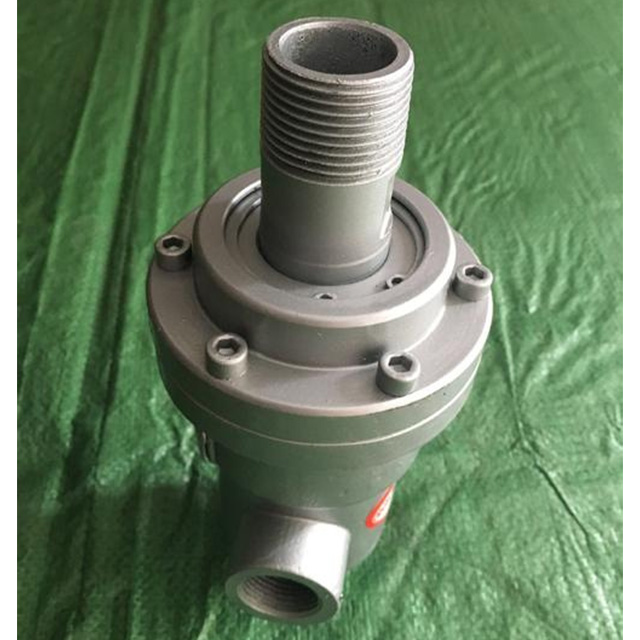

Eine undichte Dampfverbindung in Ihrer Papiermaschine ist selten nur ein geringfügiges Wartungsproblem. Es gibt ständig wertvollen Dampf in die Atmosphäre ab. Dadurch entstehen ungleichmäßige Feuchtigkeitsprofile auf Ihrer Endlospapierbahn. Letztendlich kommt es zu ungeplanten und kostspieligen Ausfallzeiten. Anlageningenieure und Wartungsmanager stehen täglich vor einer schwierigen Entscheidung. Bauen Sie Ihre bestehenden Einheiten um? Oder rüsten Sie komplett auf leistungsstärkere Modelle um? Um diese Entscheidung zu treffen, ist eine objektive Fehlerbehebung erforderlich. Sie benötigen überprüfbare Betriebsparameter, um einen Austausch zu rechtfertigen. In diesem Leitfaden werden die Ursachen für vorzeitigen Dichtungsausfall aufgeschlüsselt. Wir werden Diagnoserahmen untersuchen, die Ihnen dabei helfen, Teileausfälle von Systemproblemen zu unterscheiden. Sie erfahren, wie Sie moderne Ersatzprodukte effektiv bewerten. Sie lernen außerdem Installationspraktiken kennen, mit denen Sie Ihre Betriebseffizienz maximieren und Notfallreparaturen minimieren können.
Vorzeitige Leckagen werden am häufigsten durch eine fehlerhafte Installation, einen Temperaturschock oder die Verschlechterung des Graphitrings der Drehverbindung verursacht.
Um einen Austausch zu prüfen, müssen die Dichtungsmaterialien an die spezifischen Drücke und Geschwindigkeiten der Trockenpartie angepasst werden.
Durch die Aufrüstung eines Drehgelenks einer Papiermaschine kann der Dampfverbrauch gesenkt und die MTBF (Mean Time Between Failures) verlängert werden, wenn bestimmte Installationstoleranzen eingehalten werden.
Eine routinemäßige visuelle und akustische Diagnose verhindert katastrophale Ausfälle und ungeplante Stillstände.
Das Ignorieren eines geringfügigen Dampflecks hat schwerwiegende finanzielle Folgen. Kleine Bypässe eskalieren im Dauerbetrieb schnell. Sie wirken sich auf mehrere Ebenen Ihrer Produktionseffizienz aus.
Papierbahnen laufen kontinuierlich. Ihre Abschaltung kostet Tausende von Dollar pro Stunde. Notwendiger Gelenkersatz macht die Rentabilität sofort zunichte. Ihr Wartungsteam bemüht sich, den Dampfblock zu isolieren. Ihre Produktionsmitarbeiter bleiben untätig. Beim Bahnriss geht Rohmaterial verloren. Ein Neustart der Maschine erfordert zusätzliche Stunden, allein um das Temperaturprofil des Trockners wieder zu stabilisieren.
Selbst geringfügige Dichtungsumgehungen verringern die thermische Effizienz in der Trockenpartie. Dampf entweicht, bevor er seine latente Wärme an den Trockenzylinder überträgt. Ihr Kessel muss härter arbeiten, um den Systemdruck aufrechtzuerhalten. Sie verbrauchen deutlich mehr Kraftstoff. Im Laufe eines einzigen Geschäftsquartals treiben einige undichte Verbindungen Ihre Energiekosten drastisch in die Höhe. Sie überlasten auch Ihre Kondensatrücklaufleitungen.
Unter Druck stehender Dampf in der Produktionshalle stellt ein ernstes Sicherheitsrisiko dar. Beim Auftreffen auf die Umgebungsluft dehnt es sich stark aus. Es besteht unmittelbare Verbrennungsgefahr für Bediener, die in der Nähe vorbeikommen. Dichte Dampfwolken beeinträchtigen die Sicht um rotierende Maschinen. Sicherheitsinspektoren führen regelmäßig sichtbare Dampflecks als Verstöße gegen die Einhaltung gesetzlicher Vorschriften an. Wenn Sie diese Gefahren nicht angehen, riskieren Sie hohe Bußgelder.
Wenn Sie genau verstehen, warum eine Versiegelung ausfällt, können Sie wiederkehrende Probleme vermeiden. Mechanischer Verschleiß, Montagefehler und thermische Belastung spielen gleichermaßen eine Rolle.
Der Rotationsgelenk-Graphitring nutzt sich mit der Zeit auf natürliche Weise ab. Es sorgt für die notwendige Trockenschmierung zwischen den rotierenden und stationären Flächen. Allerdings beschleunigt die Partikelverschmutzung diesen Abbau. Kondensatablagerungen, Rohrrost oder chemische Rückstände wirken wie Schleifpapier. Sie punkten schnell mit der glatten Carbon-Schlagfläche. Sobald es zur Rillenbildung kommt, umgeht der Dampf die Dichtung vollständig.
Durch eine unsachgemäße Installation werden die Dichtflächen ungleichmäßig belastet. Eine Winkelfehlausrichtung führt dazu, dass das stationäre Innenrohr gegen das rotierende Gehäuse kippt. Eine versetzte Fehlausrichtung führt zu einem exzentrischen Wackeln. Beide Bedingungen erzwingen das Öffnen der Dichtung auf einer Seite. Dies führt zu einem vorzeitigen Bypass. Maschinenvibrationen verstärken diesen ungleichmäßigen Kontakt. Es hämmert physisch auf die Dichtung ein, bis diese zerbricht.
Schnelle Start- und Abschaltzyklen zerstören die Integrität der Dichtung. Manchmal öffnen Bediener die Dampfventile zu schnell. Heißer Dampf trifft aggressiv auf kaltes Gusseisen und spröden Kohlenstoff. Durch die plötzliche Ausdehnung reißen die Dichtungsmaterialien. Druckspitzen bei instabilem Kesselbetrieb bringen die Dichtung über ihre mechanischen Grenzen hinaus. Sie beeinträchtigen die internen Federn und die Gehäusematerialien.
Siphons entziehen dem Trockner Wasser. Ein unzureichender Siphonabstand führt zu einer übermäßigen Kondensatansammlung im Zylinder. Ein überfluteter Zylinder erhöht den mechanischen Widerstand drastisch. Bei niedrigen Geschwindigkeiten schwappt es. Bei hohen Geschwindigkeiten klappert es stark. Diese schwere Wasserlast verursacht heftige innere Vibrationen. Dadurch wird die stark beansprucht, Drehgelenkbaugruppe bis die Dichtungen versagen.
Sie müssen ein Leck genau diagnostizieren, bevor Sie Teile bestellen. Sie müssen wissen, ob die Hardware auf natürliche Weise ausgefallen ist oder ob ein Systemfehler sie zerstört hat.
Hören Sie zu und schauen Sie sich die Bedieneinheit genau an. Austretender Dampf weist auf eine kleine Dichtungsrille oder eine schwache Federspannung hin. Blasender Dampf weist auf einen vollständigen Dichtungsbruch hin. Ratternde Geräusche deuten auf Trockenlauf hin. Mangelnde Flüssigkeitsschmierung führt dazu, dass der Kohlenstoff gegen die Metallfläche prallt. Schleifgeräusche deuten auf einen Lagerschaden oder eine schwere Fehlausrichtung hin.
Analysieren Sie Ihr Kondensatsystem, um äußere Ursachen auszuschließen. Verwenden Sie Schaugläser, um den Durchfluss zu beobachten. Frischer Dampf, der durch das Glas bläst, weist auf einen defekten Kondensatableiter hin, nicht unbedingt auf eine schlechte Verbindung. Messen Sie Temperaturunterschiede in der Falle. Ein lokalisiertes Leck senkt normalerweise die unmittelbare Zylinderoberflächentemperatur. Ein systembedingter Fallenausfall erhöht die Rücklauftemperaturen.
Untersuchen Sie den physischen Zustand eines entfernten Dichtungsrings. Es erzählt eine ausgeprägte mechanische Geschichte.
Ungleichmäßiger Verschleiß: Zeigt eine Winkelfehlausrichtung oder verbogene starre Rohrleitungen an.
Tiefe Rillen: deutet auf abrasive Medien oder starke Ablagerungen in den Dampfleitungen hin.
Blasenbildung: deutet auf austretendes Kondensat oder einen extremen Temperaturschock hin.
Abgesplitterte Kanten: Dies ist in der Regel auf unsachgemäße Handhabung während der Installation zurückzuführen.
Beobachteter Indikator | Wahrscheinliche Grundursache | Empfohlene Aktion |
|---|---|---|
Ratterndes Geräusch beim Drehen | Trockenlauf / mangelnde Schmierung | Dampfdruck und Abscheiderfunktion prüfen |
Ungleichmäßiger Verschleiß der Dichtungsfläche | Winkel- oder Versatzfehler | Richten Sie die Rohrleitungen neu aus und überprüfen Sie den Rundlauf des Zapfens |
Tiefe radiale Rillen auf Carbon | Partikelverschmutzung | Dampfleitungen spülen und Siebe installieren |
Plötzlicher Dampfaustritt beim Start | Thermoschock bricht die Dichtung | Führen Sie einen schrittweisen Temperaturanstieg durch |
Der Austausch einer veralteten Einheit erfordert eine strategische Bewertung. Sie müssen die neue Hardware an Ihre aktuellen Betriebsparameter anpassen.
Sie müssen die richtige Strukturkonfiguration für Ihre Maschinengeschwindigkeit und -last wählen.
Besonderheit | Stangengestütztes Design | Selbsttragendes Design |
|---|---|---|
Montagemethode | Externe Stützstangen am Maschinenrahmen befestigt | Direkt auf den Zylinderzapfen montiert |
Vibrationstoleranz | Hoch (isoliert das Gelenk von der Zylinderbewegung) | Mäßig (bewegt sich mit dem Tagebuch) |
Platzbedarf | Erfordert erheblichen Außenabstand | Kompakt und benötigt nur minimalen Platz |
Ideale Anwendung | Papiermaschinen mit hoher Geschwindigkeit und hoher Vibration | Langsamere Maschinen oder enge Einbauräume |
Dichtungsmaterialien bestimmen Leistungsgrenzen. Standard-Kohlenstoffgraphit verträgt normale Temperaturen und Drücke gut. Es bietet eine hervorragende Trockenschmierung. Mit Antimon imprägnierter Graphit bietet eine verbesserte Festigkeit für höhere Dampfdrücke. Siliziumkarbid-Oberflächen bieten höchste Beständigkeit gegen abrasiven Verschleiß. Bewerten Sie diese Optionen streng anhand Ihrer maximalen Betriebstemperaturen und Kesseldrücke.
Die Auswahl eines zuverlässigen Lieferanten verhindert frühzeitige Ausfälle. Bitten Sie Anbieter um verifizierte MTBF-Daten (Mean Time Between Failures). Fordern Sie die spezifischen Druck-Geschwindigkeits-Grenzwerte (PV) für die vorgeschlagenen Dichtungsmaterialien an. Stellen Sie sicher, dass sie ISO-konforme Herstellungsstandards einhalten. Durch die Aufrüstung auf ein modernes Trocknerzylinder-Drehgelenk stellen Sie sicher, dass Sie technische Toleranzen erhalten und keine generischen Aftermarket-Vermutungen anstellen. Eine strenge Prüfung schützt Ihren Produktionsplan.
Selbst die beste Dichtung versagt, wenn sie schlecht installiert wird. Präzise Installationsverfahren sind absolut nicht verhandelbar.
Verlassen Sie sich niemals auf die visuelle Ausrichtung. Vor dem Anziehen von Schrauben müssen Sie Präzisionsmesswerkzeuge verwenden.
Reinigen Sie den Zylinderzapfen gründlich, um altes Dichtungsmaterial und Rost zu entfernen.
Montieren Sie eine Messuhr am Maschinenrahmen.
Messen Sie den Radial- und Axialschlag des Zapfens, während Sie den Zylinder drehen.
Unterlegen Sie die Stützhalterungen, bis die Ausrichtung innerhalb der vom Hersteller angegebenen Toleranz liegt.
Ziehen Sie die Befestigungsschrauben gleichmäßig sternförmig an, um eine Verformung des Gehäuses zu vermeiden.
Starre Rohrleitungen drücken und ziehen gegen das Verbindungsgehäuse, während es sich erwärmt und ausdehnt. Durch diese Belastung wird die interne Dichtungsausrichtung sofort unterbrochen. Sie müssen das Drehgelenk der Papiermaschine von starren Leitungsspannungen isolieren. Installieren Sie flexible Metallschläuche zwischen den Versorgungsverteilern und der Verbindung. Stellen Sie sicher, dass diese Schläuche auf natürliche Weise installiert werden. Verdrehen oder dehnen Sie sie niemals, um eine Lücke zu überbrücken. Bei ordnungsgemäßer Schlauchinstallation wird die Wärmeausdehnung mühelos absorbiert.
Schlagen Sie niemals sofort mit vollem Dampfdruck auf eine neu installierte Verbindung. Definieren Sie ein Standard-Hochlaufverfahren. Öffnen Sie langsam die Dampfbypassventile. Lassen Sie das Gusseisengehäuse und die internen Komponenten allmählich die Betriebstemperatur erreichen. Dieser sorgfältige thermische Sitz verhindert einen Dichtungsbruch. Dadurch können die Carbonflächen perfekt mit den metallischen Passflächen zusammenpassen, ohne dass es zu einem Thermoschock kommt.
Die Behebung von Dampflecks erfordert mehr als nur den Austausch defekter Teile. Sie müssen die systemischen Grundursachen identifizieren, die zu den Fehlern führen. Von der Analyse von Verschleißmustern bis hin zur Überprüfung des Siphonspiels – eine objektive Diagnose spart Ihnen Zeit und Geld. Passen Sie bei der Auswahl eines Ersatzes Ihre Dichtungsmaterialien genau an Ihre Betriebsdrücke und Maschinengeschwindigkeiten an. Vermeiden Sie Installationsfehler, indem Sie Messuhren und eine flexible Schlauchisolierung vorschreiben. Werden Sie noch heute aktiv. Führen Sie ein umfassendes Dampfverbindungsaudit in Ihrer gesamten Trocknerpartie durch. Konsultieren Sie einen spezialisierten Techniker, bevor Sie Ihr nächstes Wartungs-Upgrade standardisieren. Proaktive Entscheidungen schützen Ihre Gewinnspannen und sorgen für eine sicherere Produktionsumgebung.
A: Eine ordnungsgemäß installierte Einheit hält normalerweise zwischen 18 und 36 Monaten. Die Lebensdauer hängt stark von der Betriebsgeschwindigkeit, dem Dampfdruck und der Ausrichtungsgenauigkeit ab. Hochgeschwindigkeitsmaschinen unterliegen einem schnelleren Verschleiß. Regelmäßige Schwingungsanalysen und routinemäßige Sichtprüfungen tragen dazu bei, dieses Betriebsfenster erheblich zu verlängern. Vermeiden Sie Pauschalgarantien, da sich Umweltverschmutzung direkt auf die tatsächliche Haltbarkeit auswirkt.
A: Eine Sanierung ist kostengünstig, wenn nur die innere Kohlenstoffdichtung Verschleiß aufweist. Allerdings sollten Sie die gesamte Einheit austauschen, wenn das Metallgehäuse verzogen ist oder die Lagerflächen starke Riefen aufweisen. Beschädigte Gehäuse verhindern den ordnungsgemäßen Sitz neuer Dichtungen. Durch einen vollständigen Austausch entfallen wiederkehrende Wartungsarbeiten an stark beschädigten Karosserien.
A: Nein. Sie können einen beschädigten Ring nicht wiederverwenden oder rückgängig machen. Während des Betriebs nutzt sich das Kohlenstoffmaterial ab und passt sich physikalisch präzise an die gegenüberliegende Metallverschleißoberfläche an. Durch das Umdrehen entsteht eine unvergleichliche, unebene Oberfläche. Dadurch entstehen sofort Dampfbypasslücken. Um eine dichte, leckagefreie Dichtfläche zu gewährleisten, müssen Sie immer komplett neue Dichtungen einbauen.
