Funktionsprinzip des Luftbalgs und Fehlerverhütung

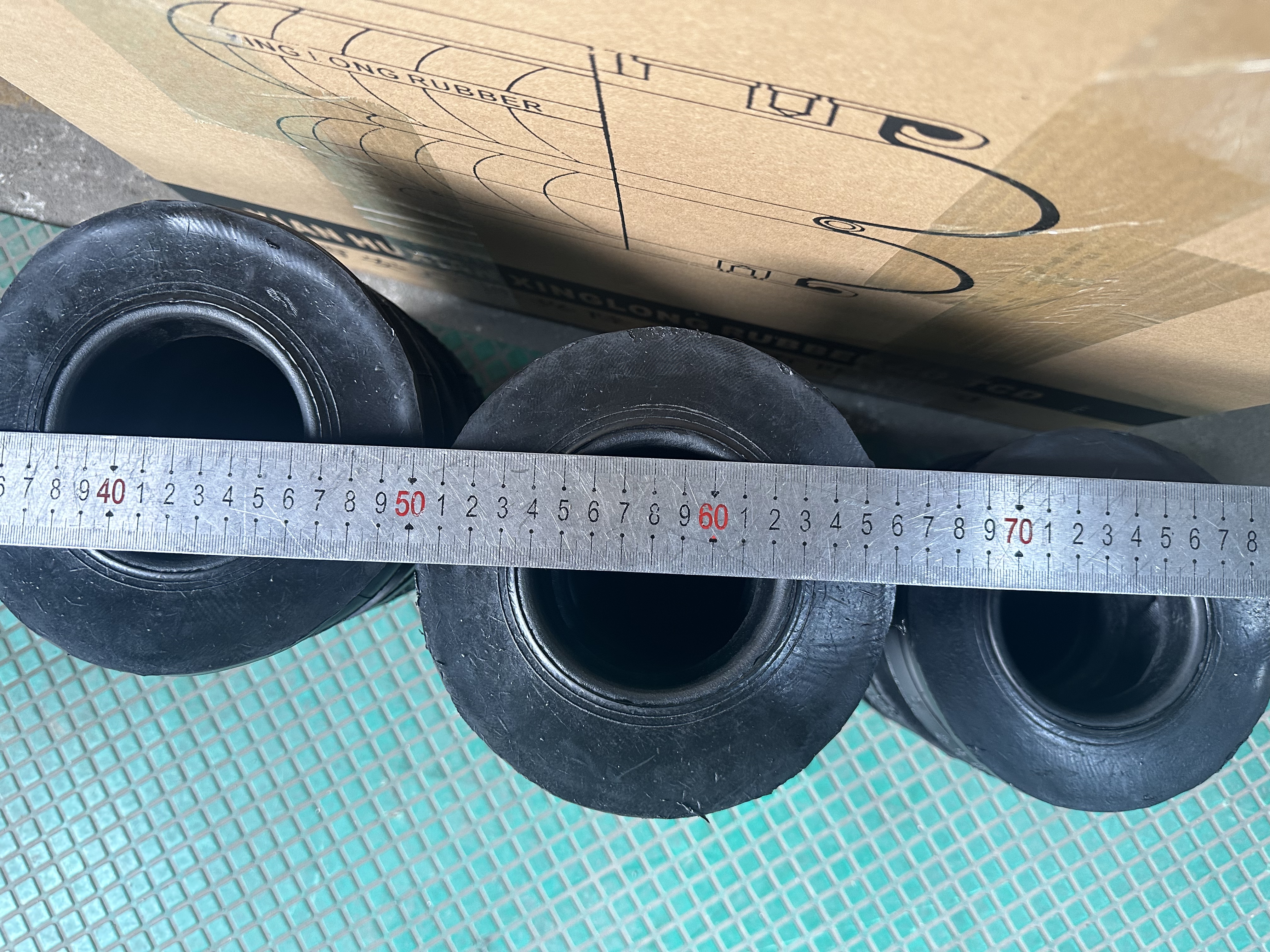

Das Funktionsprinzip des Luftbalgs

Ein Luftbalg ist ein Gerät, das komprimiertes Gas in einem verschlossenen Behälter verwendet, um durch Ausnutzung der Gaskompressibilität federähnliche Funktionen auszuführen. Dadurch kann der Luftfederbalg seine Steifigkeit automatisch an Laständerungen anpassen und weist so optimale Betriebseigenschaften auf.

Wenn ein Luftbalg in Betrieb ist, wird er mit Druckluft gefüllt und bildet eine stützende Druckluftsäule.

Wenn die äußere Vibrationsbelastung zunimmt, wird der Luftbalg komprimiert, die Federbalghöhe verringert sich und das innere Hohlraumvolumen verringert sich.

Gleichzeitig erhöht die Kompression der Luft die Steifigkeit des Luftbalgs, vergrößert die effektive Auflagefläche der Luftsäule im Hohlraum und ermöglicht, dass die Feder größeren Belastungen standhält.

Wenn die Vibrationsbelastung des Luftbalgs abnimmt, erholt sich die Höhe des Federbalgs allmählich und die innere Hohlraumfläche vergrößert sich.

Da die Stützwirkung der Druckluft im Luftbalg nachlässt, nimmt auch die Steifigkeit des Balgs ab und seine Tragfähigkeit nimmt ab.

Da der Luftbalg seine Steifigkeit und Tragfähigkeit adaptiv an Änderungen der Vibrationsbelastung innerhalb seines effektiven Hubbereichs anpassen kann, behält er stets eine gute Stützleistung bei.

Daher wird der Luftbalg häufig in Anwendungen wie der Reduzierung von Gerätevibrationen, der Pufferung und der Verbesserung der Betriebsstabilität eingesetzt.

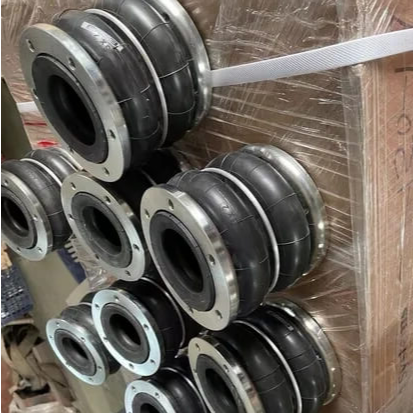

Korrekte Installation zur Vermeidung von Luftbalgausfällen

In der realen industriellen Produktion ist das Arbeitsumfeld weitaus komplexer als gedacht.

Daher ist es für die Anwendung des Luftbalgs erforderlich, eine Begrenzungsvorrichtung an der höchsten und niedrigsten Position seines Hubs zu konstruieren, um einen bestimmten Abstandsraum zu reservieren.

Mindesthöhe des Luftbalgs

Die Mindesthöhe des Luftbalgs im komprimierten Zustand wird üblicherweise etwas höher ausgelegt als die Höhe des Federbalgs im vollständig komprimierten Zustand.

Dies liegt daran, dass eine längere Komprimierung des Luftfederbalgs zu einer kontinuierlichen Belastung des Gummimaterials führt, was zu Ermüdungsschäden führen und den vorzeitigen Ausfall des Luftfederbalgs beschleunigen kann.

Daher muss während des Konstruktionsprozesses eine Untergrenze festgelegt werden, um zu verhindern, dass der Luftbalg die minimal zulässige Kompressionshöhe überschreitet.

Normalerweise gibt es zwei Möglichkeiten, die Untergrenze des Luftbalgs einzustellen.

Ein Ansatz besteht darin, eine externe Untergrenze festzulegen.

Beispielsweise können um den Luftbalg Begrenzungsblöcke aus Stahl angebracht werden, deren Grenzhöhe etwas höher ist als die Mindesthöhe des Luftbalgs, um dessen weitere Komprimierung zu begrenzen.

Eine andere Methode besteht darin, ein internes Dämpfungspolster im Luftbalg zu installieren.

Daher wird der Kompressionshub des Luftbalgs durch die innere Struktur begrenzt, um zu verhindern, dass der Federbalg zu stark komprimiert wird.

Maximale Ausfahrgrenze des Luftbalgs

Während des Einsatzes des Luftbalgs sollte bei Annäherung an den maximalen Auszugsweg zusätzlich eine Längenbegrenzungsvorrichtung installiert werden, um zu verhindern, dass der Federbalg durch Überdehnung beschädigt wird.

Dies liegt daran, dass der Luftbalg typischerweise aus Metallteilen und einer Gummi-Luftblase besteht.

Wenn der Luftbalg über die maximal zulässige Dehnung des Airbags hinaus gedehnt wird, führt dies zu einer Reihe von Problemen.

Erstens hat der Luftbalg selbst eine begrenzte Zugfestigkeit. Bei längerer Einwirkung übermäßiger Zugkräfte kommt es zu einer Ermüdung des Gummimaterials, einer beschleunigten Alterung des Balgs und damit zu erheblichen Beeinträchtigungen der Lebensdauer des Luftbalgs.

Zweitens werden die Luftbälge typischerweise über eine Rollkantenkonstruktion mit den Endkappen verbunden.

Wenn der Luftbalg einer übermäßigen Zugkraft ausgesetzt wird, kann es zu Spannungskonzentrationen im Verbindungsbereich kommen, die dazu führen, dass der Gummibalg an der Verbindung mit der Endkappe reißt, was letztendlich zum Versagen des Luftbalgs führt.
