Stahlpapierstahl und Gusseisen -Trocknungszylinder

Stahlplattier  und  Gusseisen -Trocknerzylinder  für Papiermaschine

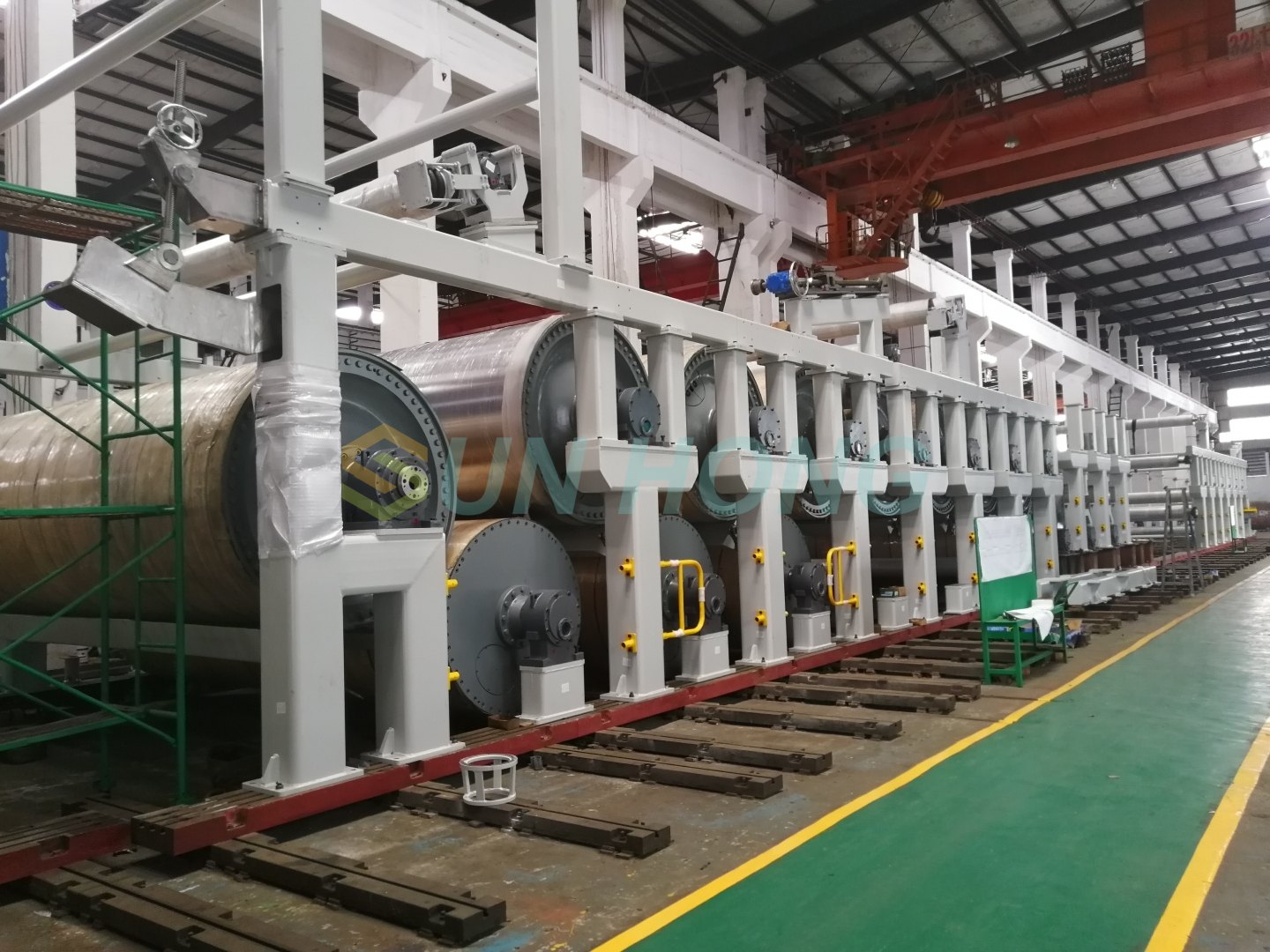

Nachdem das Papier gebildet und gedrückt wurde, hat es immer noch viel Feuchtigkeit im Inneren. Das Papier kontaktiert den Trocknerzylinder, die Kernausrüstung des Trocknungsabschnitts, um seine innere Feuchtigkeit zu verdampfen und zu einem trockenen Papier zu werden. Der Trocknerzylinder kann in einer Multi -Zylinderform angeordnet werden, und durch das kontinuierliche Trocknen eines mehreren Trocknerzylinders kann das Papier schnell den idealen Trocknungseffekt erzielen. (Zusätzlich: Die Qualität des Trocknerzylinders hat einen wichtigen Einfluss auf die Qualität des fertigen Papiers und den Trocknungseffekt. Ein guter Trocknerzylinder sollte eine glatte Oberfläche und eine gleichmäßige Wanddicke haben, um eine gleichmäßige Wärmeübertragung zu gewährleisten).

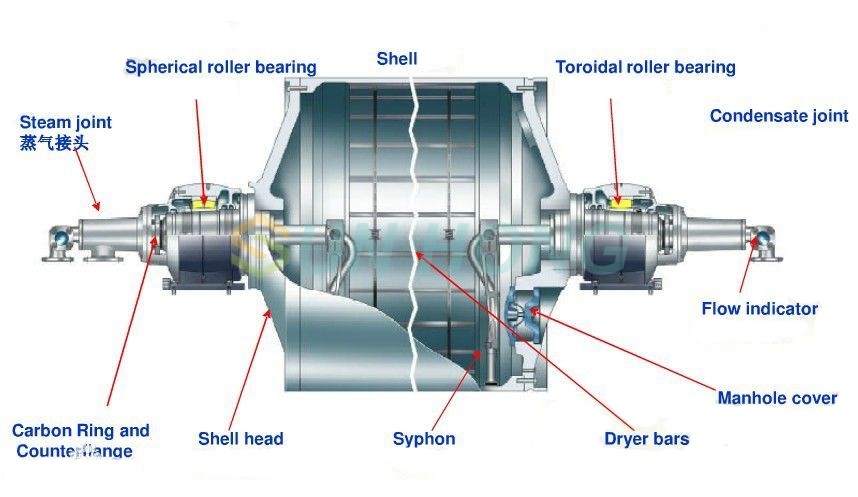

Bestandteil des Trocknerzylinders der Papiermaschine

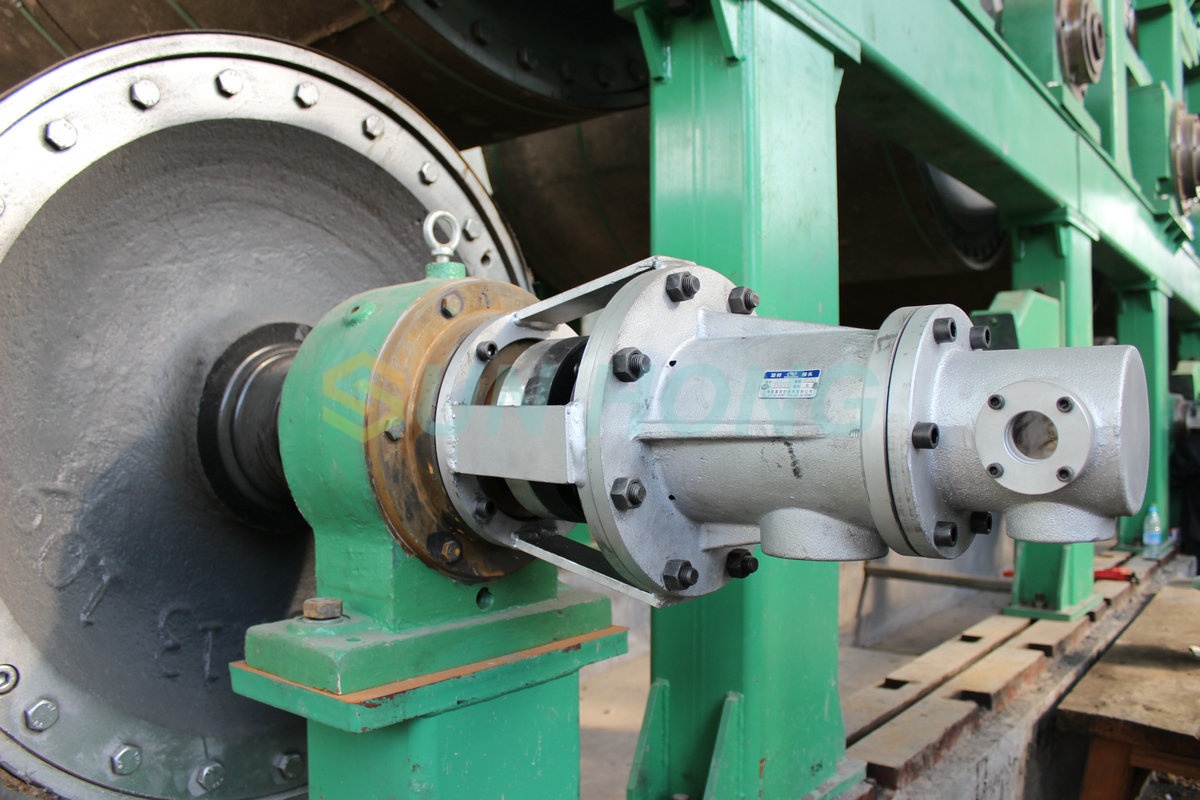

Lager: Der allgemeine Begriff für die Welle auf der Betriebsseite und die Welle auf der Getriebeseite eines Trockenzylinders. Das Design und der Herstellungsprozess dieses Papiermaschinen-Trocknerzylinders sind recht komplex und erfordern hochpräzises Schweißen und mechanische Bearbeitung.

Ringförmige Versteifungsplatte: Die ringförmige Versteifungsplatte ist ein wichtiger Bestandteil des Trocknerzylinder-Wellenkopfes. Durch die Verbindung mit der Verstärkungsrippenplatte spielt es eine Rolle bei der Verteilung des Drehmoments des Wellenkopfes und stellt so sicher, dass der Trockner stabil und effizient arbeiten kann.

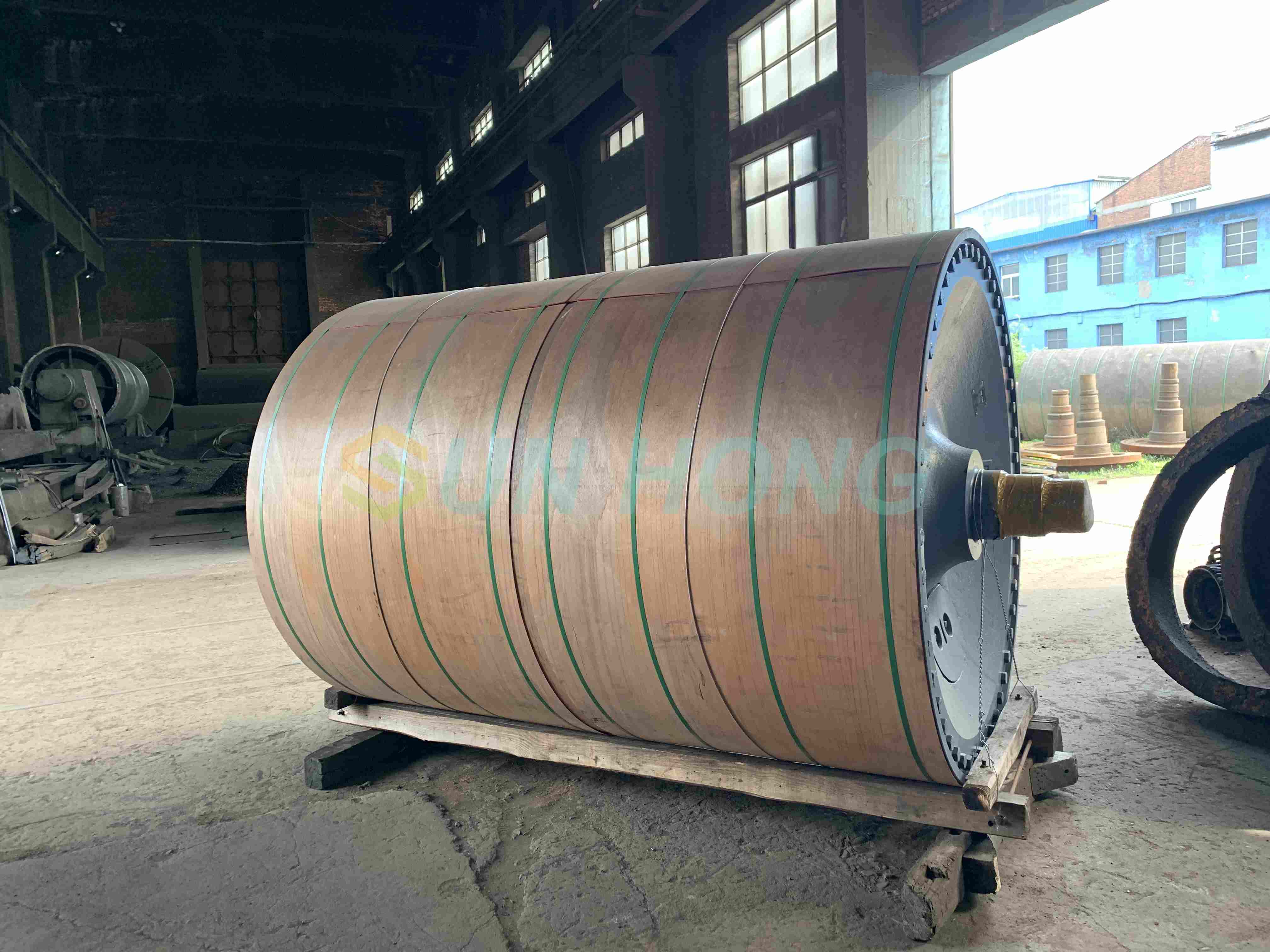

Trocknerschale: Die wichtige Komponente eines Trockners ist eine zylindrische Hülle mit einer zylindrischen Form.

Breite des Trockners: Die Länge der Trocknerzylinderoberfläche entlang der axialen Richtung ist ein wichtiger Indikator für die Messung der Leistung des Trockners.

Endabdeckung: Die Struktur, die beide Enden des Zylinderkörpers versiegelt.

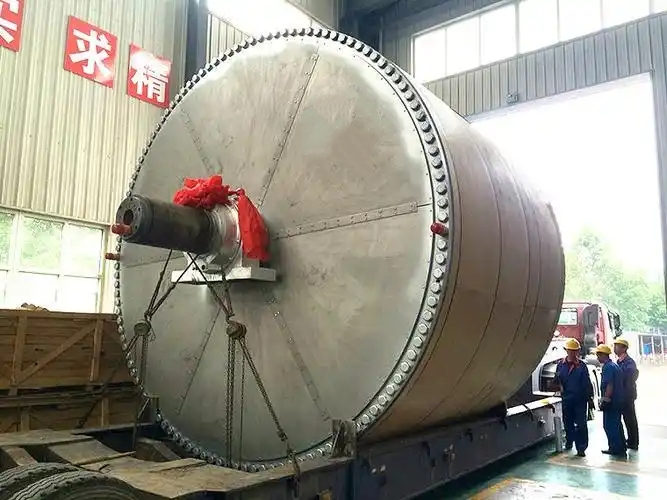

Yankee Trocknerzylinder

Trocknerzylinder können je nach Produktionszweck in gewöhnliche Stahltrockner und Yankee-Stahltrockner unterteilt werden. Der gewöhnliche Trockenzylinder wird normalerweise in Papiermaschinen vom Typ Mehrzylinder verwendet, wobei der Außendurchmesser im Allgemeinen 3000 mm nicht überschreitet. Der Yankee-Trocknerzylinder wird hauptsächlich in Papiermaschinen verwendet, die dünnes Papier herstellen, wobei der Außendurchmesser normalerweise 2400 mm übersteigt. Ebenso wichtig ist der Bautyp des Stahltrocknerzylinders, der hauptsächlich in eine spitzenlose Wellenstruktur und eine spitzenlose Wellenstruktur unterteilt wird. Gewöhnliche Stahltrockner verfügen im Allgemeinen über eine spitzenlose Wellenstruktur, während Yankee-Trockner aus Stahl häufig über eine Kernwellenstruktur verfügen.

Technischer Parameter  für den Papiermaschinen-Trocknerzylinder
