Was ist eine Trimmdüse?

Die Kantenschneidedüse ist eine wichtige Ausrüstung, die in der Papierherstellungsindustrie zum Schneiden der Kanten von Papierbahnen, zum Entfernen unregelmäßiger oder loser Teile und zum Erzielen eines präzisen und sauberen Schneidens durch einen Hochdruckwasserstrom verwendet wird, um die Qualität und Produktionsstabilität des fertigen Papiers zu verbessern.

Anwendung der Trim-Düse

Auf der Papiermaschine werden die unregelmäßigen und losen Kanten der nassen oder trocken geformten Papierbahn abgeschnitten, um saubere und präzise Kanten zu bilden. Dadurch wird sichergestellt, dass die Breite der fertigen Papierbahn den Anforderungen entspricht und das Risiko eines Papierbruchs in nachfolgenden Prozessen verringert wird.

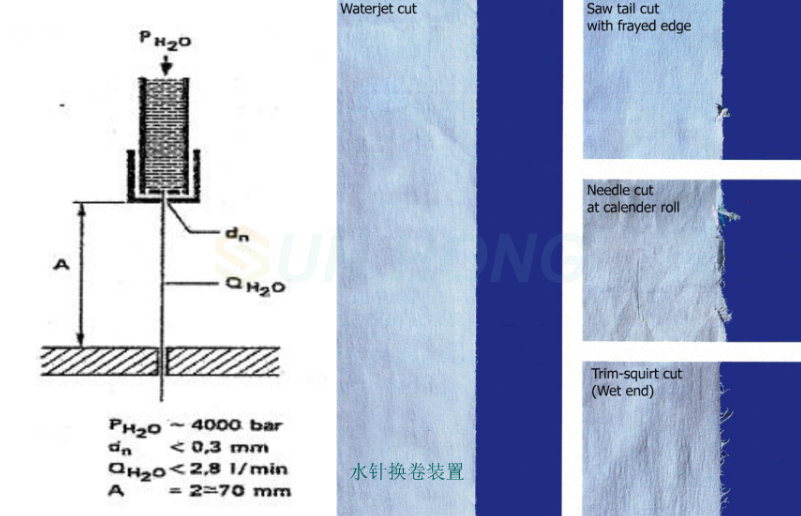

Die Wassernadeltechnologie verwendet reines Hochdruckwasser und Hochdruckwasser als Träger zum Schneiden und erzeugt durch Öffnungen von 0,1–0,4 mm Wassergeschwindigkeiten von bis zu 400–1000 m/s. Die Papierindustrie verwendet typischerweise 350–2800 Kilogramm reines Hochdruckwasser für:

Trocknertuchreinigung , Wassernadeltrimmen, Wassernadelpapierführung, Wassernadelschlitzen

Funktionsprinzip der Trimmdüse

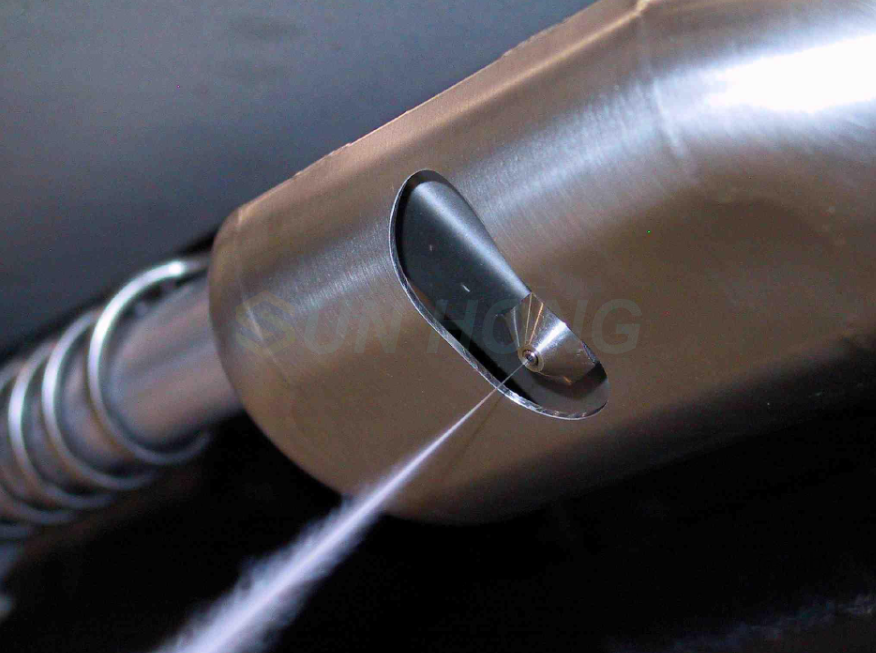

Nach dem Einsatz einer Hochdruckwasserpumpe, um sauberes Wasser unter Druck zu setzen, werden mit hoher Geschwindigkeit und kontinuierlich „Wassernadeln“ (nadelförmige Flüssigkeitssäulen) durch eine speziell entwickelte Düse gesprüht und die Papierkanten werden durch die Aufprallkraft des Wasserflusses geschnitten.

Material der Zierdüse

1. Zu den gängigen Düsenmaterialien gehören Edelstahl 316, Keramik mit hohem Aluminiumoxidgehalt usw., die Drücken von bis zu 140 bar standhalten können.

2.Düsenverschleiß kann zu Wasserzerstäubung, unvollständigem Schneiden, Graten, Drahtziehen und sogar Papierbruch führen und sollte regelmäßig ausgetauscht werden.

3. Das Doppelloch- oder Doppeldüsendesign kann die Redundanz verbessern und Kantenfehler durch Blasen oder Unterbrechungen vermeiden.

Installationshinweise

1. Die Düse ist normalerweise um 10–20 Grad (in Richtung Trockenende) und seitlich um 5–15 Grad (in Richtung Maschinenkante) geneigt, um Spritzer und eine Ansammlung von Schmutz zu verhindern.

2.Der empfohlene Sprühabstand beträgt 50-150 Millimeter. Wenn es zu nah ist, kann es zu spritzender Verschmutzung kommen, während es bei zu großer Entfernung dazu führt, dass der Wasserfluss unterbrochen wird und die Aufprallkraft abnimmt.

3. Die Installationsposition befindet sich häufig hinter dem Vakuumsaugkasten, um eine erneute Benetzung und ein Schließen der nassen Kante zu vermeiden.
