Wissen Sie, was Dandy Roll ist?

Was ist Dandy Roll?

Der Egoutteur ist eine leichte Hohlwalze, die mit Kupfer- oder Edelstahlgewebe umwickelt ist und normalerweise nach den ersten zwei oder drei Vakuumsaugkästen auf der geformten Stoffoberfläche installiert wird. Die Egoutteur hat die Fähigkeit, die Papieroberfläche zu dekorieren und ihr das nötige Wasserzeichen zu verleihen; Verbessern Sie die Gleichmäßigkeit des Papiers. Darüber hinaus kann die Finishwalze auch bei der Zerstörung und Beseitigung von Blasen in der Papierbahn eine Rolle spielen.

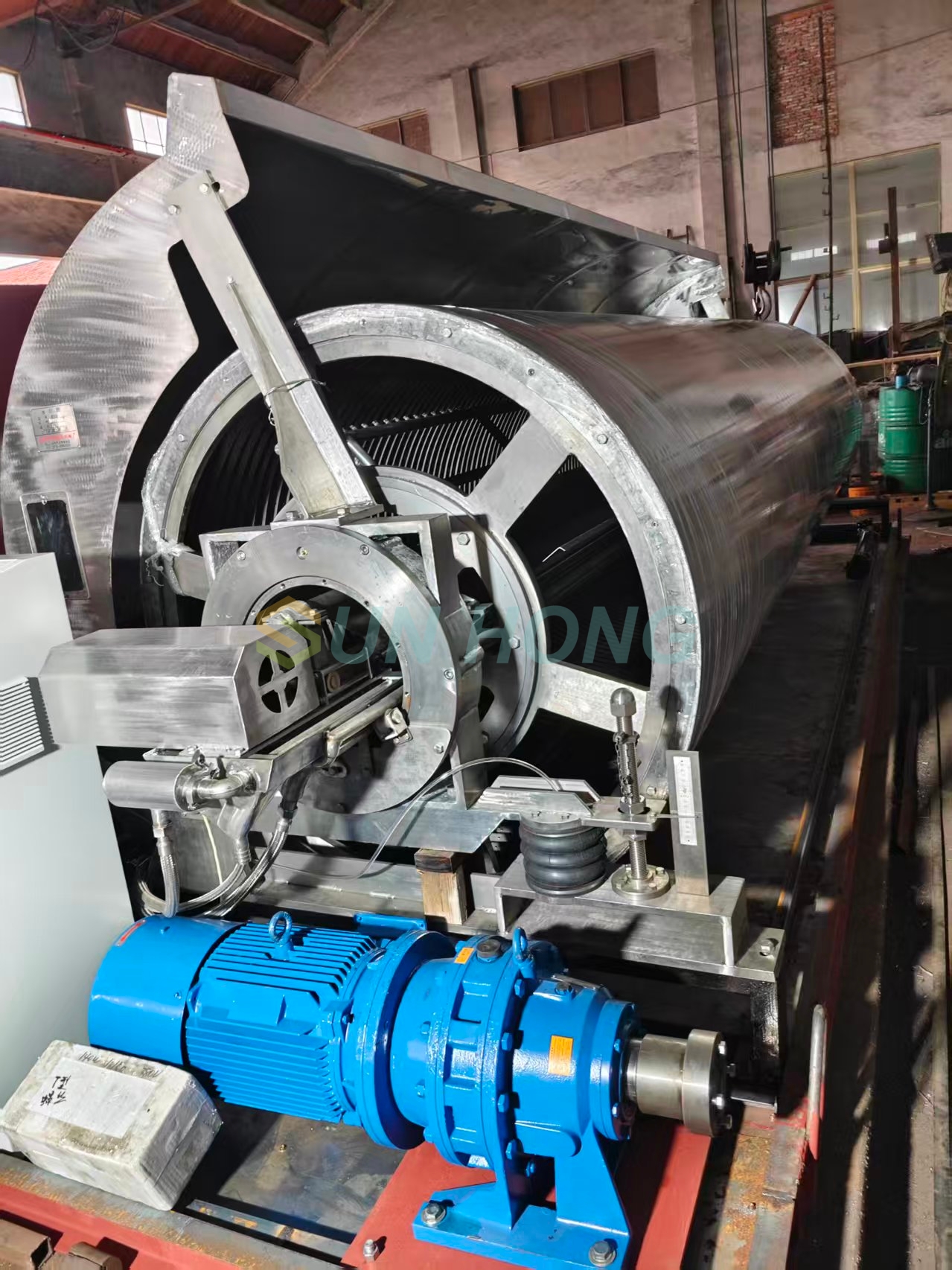

Die Struktur von Dandy Roll

◆ Dandy-Rollenkörper

Der Egoutteurkörper ist ein Wellentyp mit einer Oberflächenbreite von: Lagermittenabstand minus 400 mm. Der Rollenkörper besteht komplett aus Edelstahl und der Kiel besteht aus diagonalem Edelstahldraht Ø 4, horizontalem Edelstahldraht Ø 5 und einem mittleren Verstärkungsring. Die Plattendicke beträgt 2 mm und der äußere Stahlstreifen ist vertikal spiralförmig gewickelt und verschweißt, was die Steifigkeit und Lochöffnungsrate des Walzenkörpers verbessert und die Entwässerung und Reinigung erleichtert. Nach dem Schweißen werden Vibrations- und Wärmebehandlungsmethoden eingesetzt, um Schweißspannungen zu beseitigen und sicherzustellen, dass während der Produktion und des Gebrauchs keine Verformung auftritt. Anschließend wird es grob und fein gemahlen und mit einem 40 Mesh 316L-Edelstahlgewebe umwickelt. Diese Struktur lässt sich nicht leicht lösen und verfügt über eine hohe Steifigkeit, die sich für die Herstellung von Walzen mit großem Durchmesser und großer Oberflächenbreite eignet. Um den aktuellen Bedarf an Hochgeschwindigkeits- und Breitspurpapiermaschinen zu decken.

◆ Sprührohr

Das Dampfsprührohr ist im Inneren des Egoutteurkörpers installiert, mit einem Lochdurchmesser von 1 mm, zweireihigen Löchern, einem Reihenabstand von 3 mm und einem Lochabstand von 6 mm. Der Dampfgebrauchsdruck beträgt 0,1 MPa (1-2 kgf/c·m²) oder wird entsprechend den Prozessanforderungen bestimmt, und die Sprührichtung kann auf 45° eingestellt werden.

◆ Wassertank

Der Wasserauffangbehälter besteht aus Edelstahl und befindet sich im Inneren des Wasserzeichenwalzenkörpers. Um die von der sich unter hohem Druck bewegenden Wassersprühleitung verspritzten Wassertröpfchen effektiv aufzunehmen, ist der Wasseraufnahmebereich auf einer Seite des Wasseraufnahmetanks vergrößert und weist einen Montage- und Demontagetyp mit internem Hohlraum auf.

◆ Schließen Sie die Getriebeabdeckung an

Das Sprührohr, die Wasseraufnahmenut und das unter Hochdruck bewegliche Sprührohr im Inneren des Rollenkörpers dienen zur Verbindung des Rollenkörpers mit dem Getriebeuniversalgelenk und sind auf der Getriebeseite befestigt und befinden sich alle auf den Lagern dieser Komponente. Um das Be- und Entladen zu erleichtern, entfernen Sie beim Anheben des Egoutteurs einfach den Universalgelenkflansch an der Endabdeckung.

◆ Hebevorrichtung

Das Heben und Senken des Egoutteurs erfolgt über den gewellten Luftreifen dieser Komponente. Im Allgemeinen beträgt der Pressabstand der Maschenoberfläche 5 bis 15 Millimeter, was durch den Prozess entsprechend den verschiedenen Papiertypen und quantitativen Bedingungen bestimmt wird.

◆ Gerät begrenzen

Wird verwendet, um den Abstand zwischen der Egoutteur und dem Formsieb beim Auf- und Abheben zu begrenzen und wird mit einer Mutter eingestellt. Im Normalbetrieb wird der Lagerrahmen der Egoutteur durch die untere Mutter gestützt, um sicherzustellen, dass die Egoutteur den Abstand nach unten drückt; Heben Sie bei gestoppter Maschine den Egoutteur des Luftreifens von der Maschenoberfläche ab, begrenzen Sie den Lagerrahmen mit einer Mutter auf den Hubbereich des Luftreifens und arretieren Sie ihn mit einem Stift.

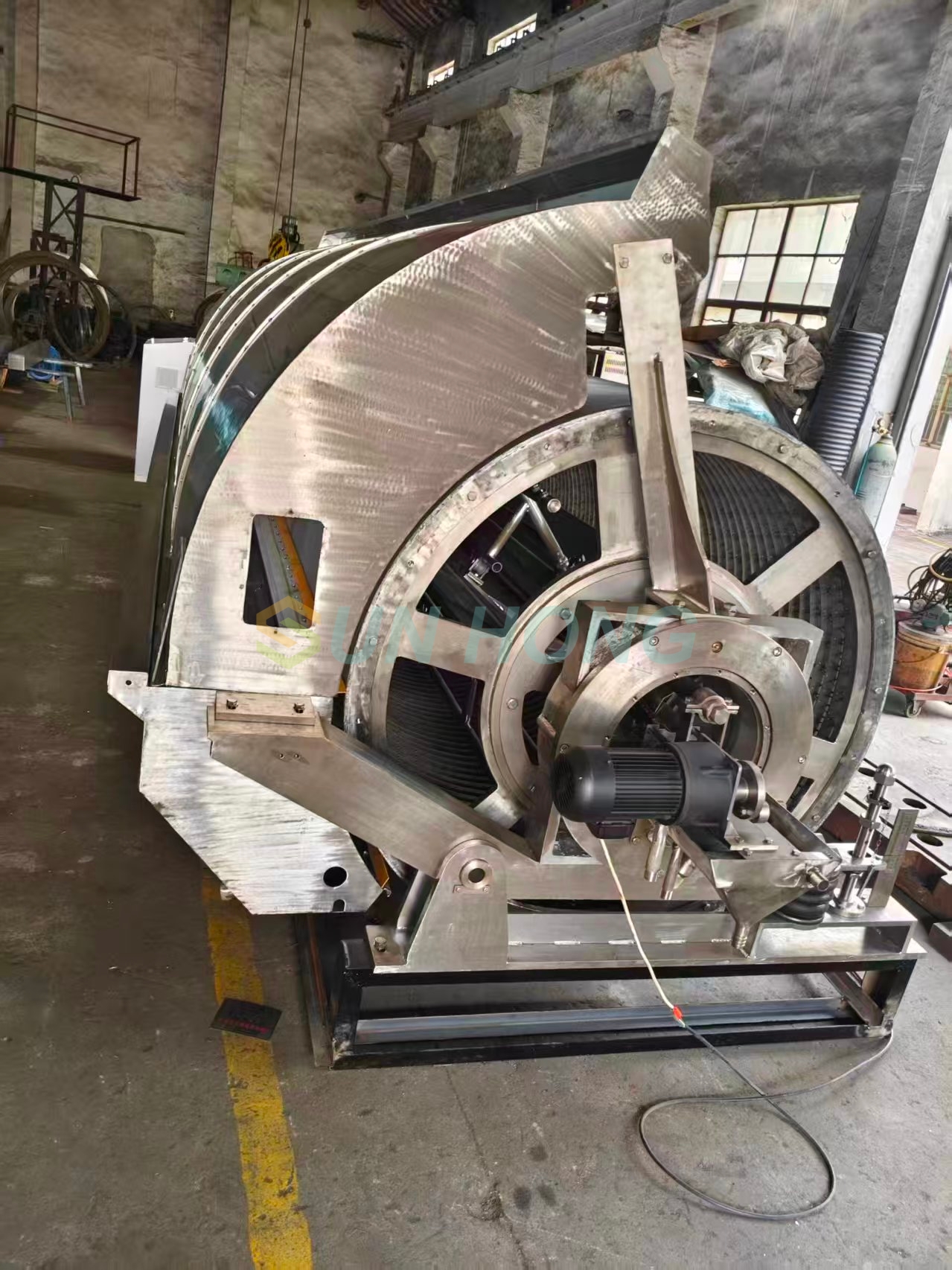

◆ Wasseranschlussabdeckung

Dieses Gerät dient zwei Zwecken: Erstens, wenn sich die Dany-Walze mit hoher Geschwindigkeit dreht, schleudert die Zentrifugalkraft Wassertröpfchen von der Walzenoberfläche in Richtung der wasseraufnehmenden Außenabdeckung; Zweitens gibt es drei Wasserabstreifer, die feine Fasern fließen lassen und Wasser von der Walzenoberfläche in den Wasseraufnahmebehälter sprühen und ausstoßen können.

◆ Druckluftsystem

Die Pneumatikbox ist mit einem Druckminderventil, einem elektromagnetischen Wegeventil und einem manuellen Wegeventil ausgestattet. Zur Druckeinstellung wird die externe Druckluft angeschlossen und das Wegeventil steuert das Heben bzw. Senken des Luftreifens. Der Betriebsdruck beträgt 0,3 MPa (2~6 kgf/c㎡).

◆ Bewegliches Hochdruck-Sprinklerrohr

Bewegen Sie Hochdruck-Wassersprührohre innerhalb der Walze, ordnen Sie die Düsen in Abständen von 60 mm an und verwenden Sie nadelförmige Düsen aus hochwertigem Edelstahl und einem Verbundwerkstoff aus harten Keramikmaterialien. Um eine Verstopfung der Düse zu verhindern, ist am Einlass ein 100-Mesh-Filter installiert. Wasserdruckbedarf: 0,3 MPa (3-8 kgf/c ㎡), Schwenkhub: ± 40 mm, Hin- und Herbewegungsfrequenz: 10 Mal/Minute, einstellbarer Sprühwinkel; Das Getriebe verfügt über ein Mikro-Untersetzungsgetriebe und eine Motorleistung von 180 W.

◆ Übertragungsabteilung

Unabhängig ausgestattet mit einem Übertragungspunkt, mit Frequenzumrichter-Geschwindigkeitsregelung, zykloidischer Windradverzögerung, Universalgelenkausgang und Wasserzeichenwalze kann frei angehoben und abgesenkt werden.

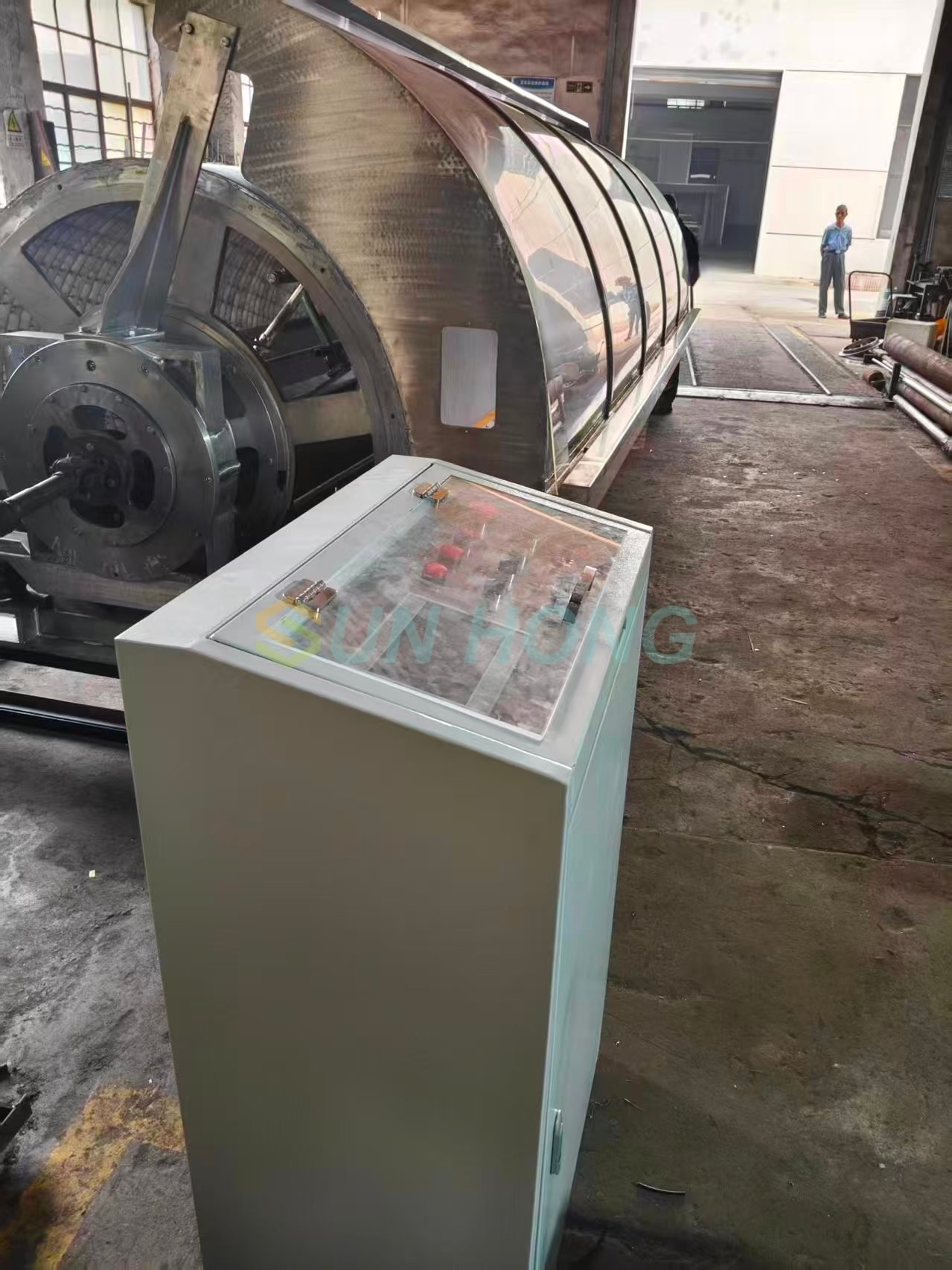

◆ Elektrischer Steuerkasten

Ein einziger Übertragungspunkt, Frequenzumwandlungs-Geschwindigkeitsregelung synchronisiert mit der Papiermaschine, mit spezifischer Konfiguration wie folgt:

1. Geschwindigkeitssteuersignaleingang, Geschwindigkeitsanzeige;

2. Manuelle oder automatische Steuerung, Ausgabe, Geschwindigkeitsanzeige;

3. Automatisches Anheben der Walzen (bei Stopp oder wenn der Geschwindigkeitsunterschied zwischen Maschine und Papiermaschine zu groß ist).
