| Menge: | |
|---|---|

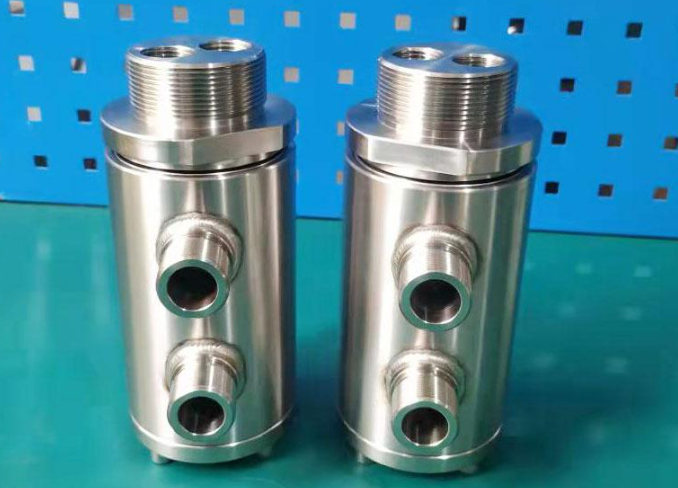

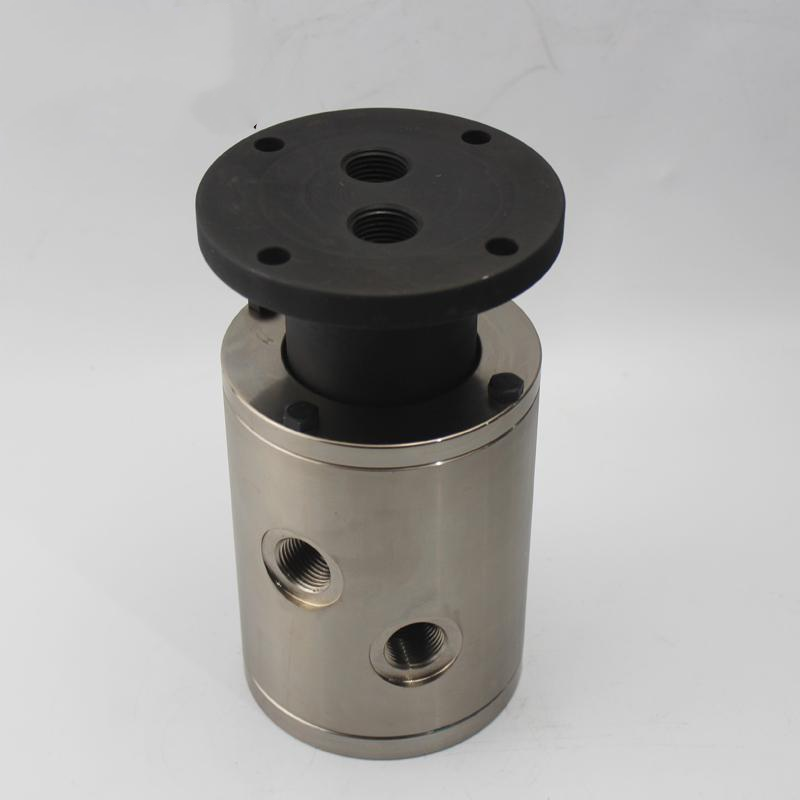

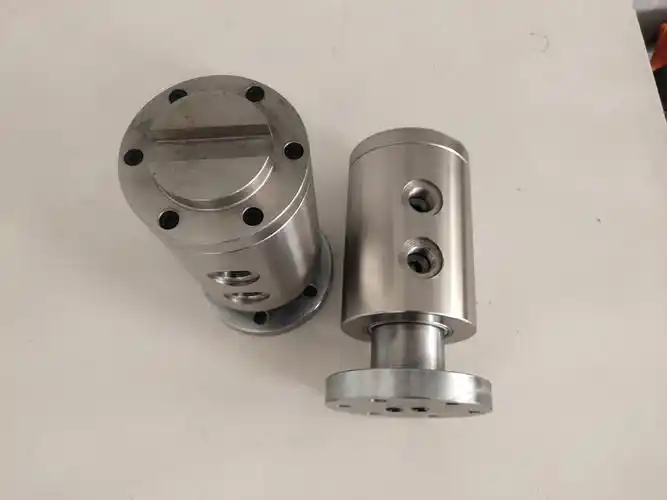

Mehrkanal-Drehgelenke sind mechanische Dichtungsvorrichtungen, die feste Rohrleitungen und rotierende Komponenten verbinden und hauptsächlich in Einzelkreis-, Doppelkreis- und Mehrkanaltypen unterteilt sind. Mehrkanal-Drehgelenke werden in Hydraulik-, Niedergeschwindigkeits-Hochdruck-, Hochgeschwindigkeits-Hochdruck- und andere Typen unterteilt.
Dies ist die einfachste Form mit nur einem unabhängigen Flüssigkeitsdurchgang im Inneren. Es ist für die Übertragung eines Mediums zwischen dem festen Ende und dem rotierenden Ende verantwortlich. Der Aufbau ist relativ einfach und eignet sich für Szenarien, in denen nur ein einziges Medium übertragen werden muss, beispielsweise die Umlaufwasserversorgung für Kühlwalzen.
Enthält im Inneren zwei oder mehr vollständig isolierte Flüssigkeitskanäle. Diese Durchgänge können gleichzeitig verschiedene Medien übertragen (z. B. Einlass und Auslass, Einlass und Auslass), ohne sich gegenseitig zu stören. Drehdurchführungen mit mehreren Durchgängen haben komplexe Strukturen und hohe Anforderungen an die Verarbeitungsgenauigkeit und werden häufig in komplexen Geräten verwendet, die mehrere Flüssigkeitsaustausche gleichzeitig erfordern, wie z. B. Mehrfarbendruckmaschinen und komplexe hydraulische Drehplattformen.

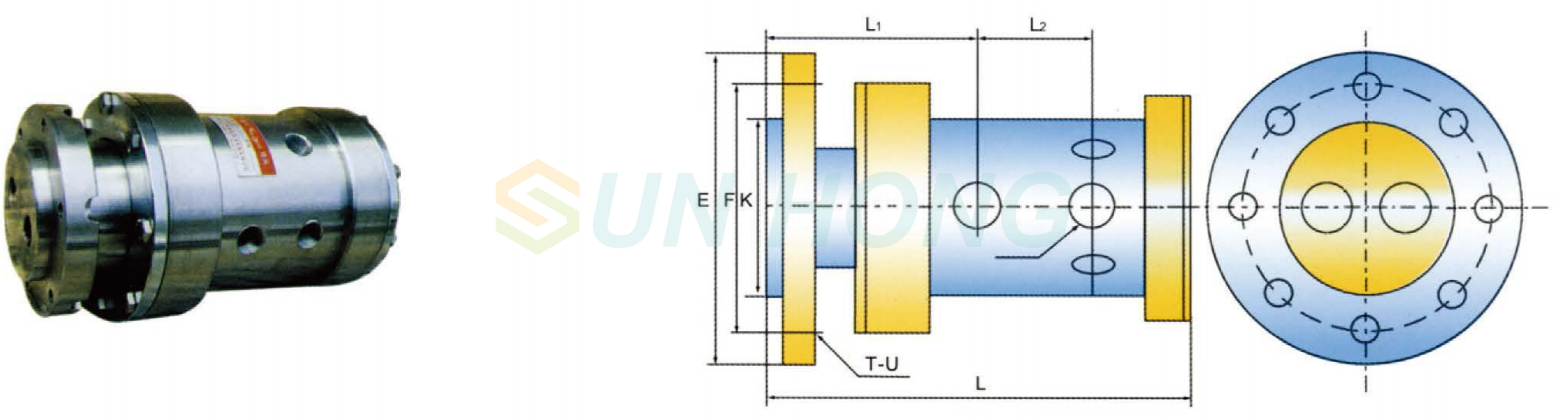

 | Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Durchflussweg: 2-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 4,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 15-40T |

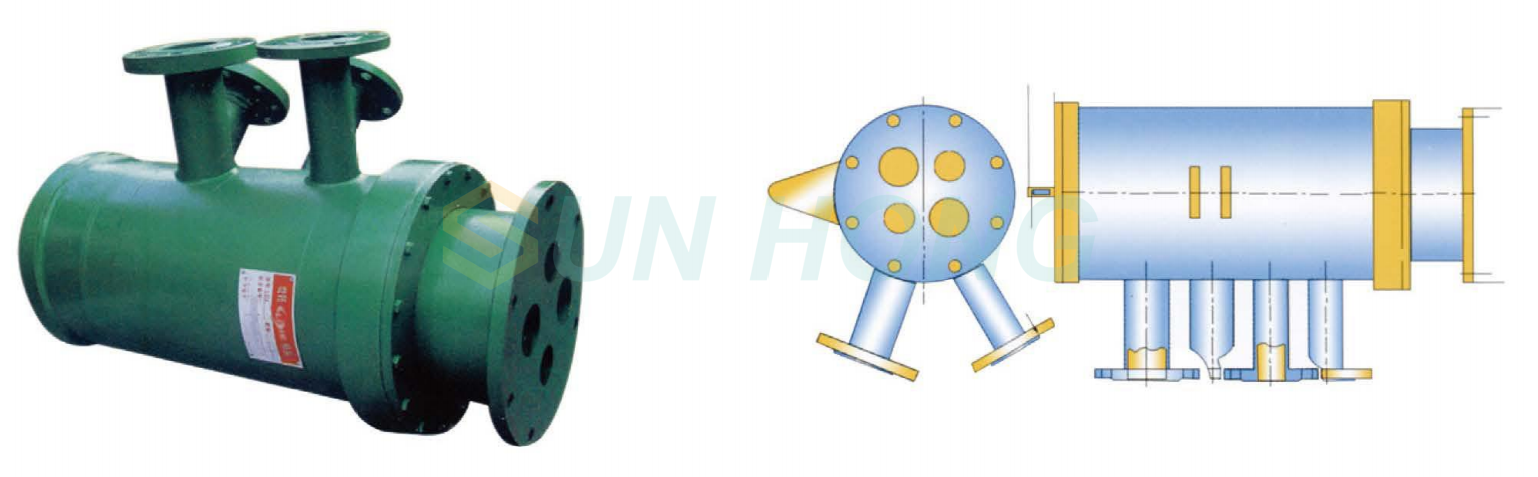

 | Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Durchflussweg: 4-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 4,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 25-120T |

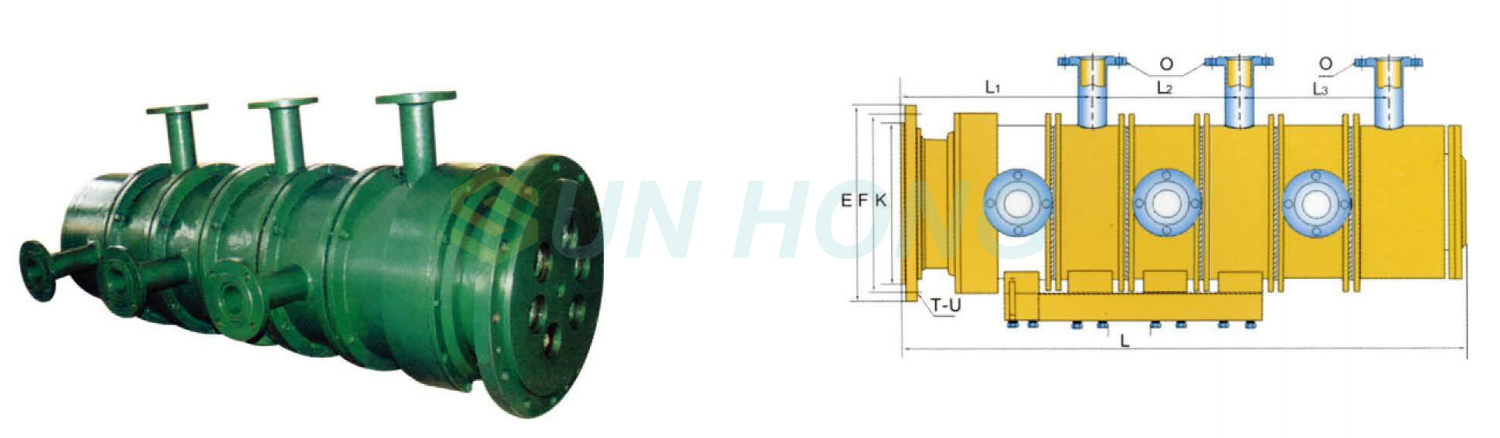

 | Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Flussweg: 2-8-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 3,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 20-210T |
Mehrkanal-Drehgelenke sind mechanische Dichtungsvorrichtungen, die feste Rohrleitungen und rotierende Komponenten verbinden und hauptsächlich in Einzelkreis-, Doppelkreis- und Mehrkanaltypen unterteilt sind. Mehrkanal-Drehgelenke werden in Hydraulik-, Niedergeschwindigkeits-Hochdruck-, Hochgeschwindigkeits-Hochdruck- und andere Typen unterteilt.
Dies ist die einfachste Form mit nur einem unabhängigen Flüssigkeitsdurchgang im Inneren. Es ist für die Übertragung eines Mediums zwischen dem festen Ende und dem rotierenden Ende verantwortlich. Der Aufbau ist relativ einfach und eignet sich für Szenarien, in denen nur ein einziges Medium übertragen werden muss, beispielsweise die Umlaufwasserversorgung für Kühlwalzen.
Enthält im Inneren zwei oder mehr vollständig isolierte Flüssigkeitskanäle. Diese Durchgänge können gleichzeitig verschiedene Medien übertragen (z. B. Einlass und Auslass, Einlass und Auslass), ohne sich gegenseitig zu stören. Drehdurchführungen mit mehreren Durchgängen haben komplexe Strukturen und hohe Anforderungen an die Verarbeitungsgenauigkeit und werden häufig in komplexen Geräten verwendet, die mehrere Flüssigkeitsaustausche gleichzeitig erfordern, wie z. B. Mehrfarbendruckmaschinen und komplexe hydraulische Drehplattformen.
| Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Durchflussweg: 2-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 4,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 15-40T |
| Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Durchflussweg: 4-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 4,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 25-120T |
| Anwendbare Flüssigkeiten: Kühlmittel, heißes Wasser, kaltes Wasser, Druckluft Flussweg: 2-8-Wege (mit Encoder-Anschluss) Maximale Temperatur: 120 °C Maximaler Druck: 3,0 MPa Maximale Geschwindigkeit: 5 U/min Anwendbarer Konverter: 20-210T |
