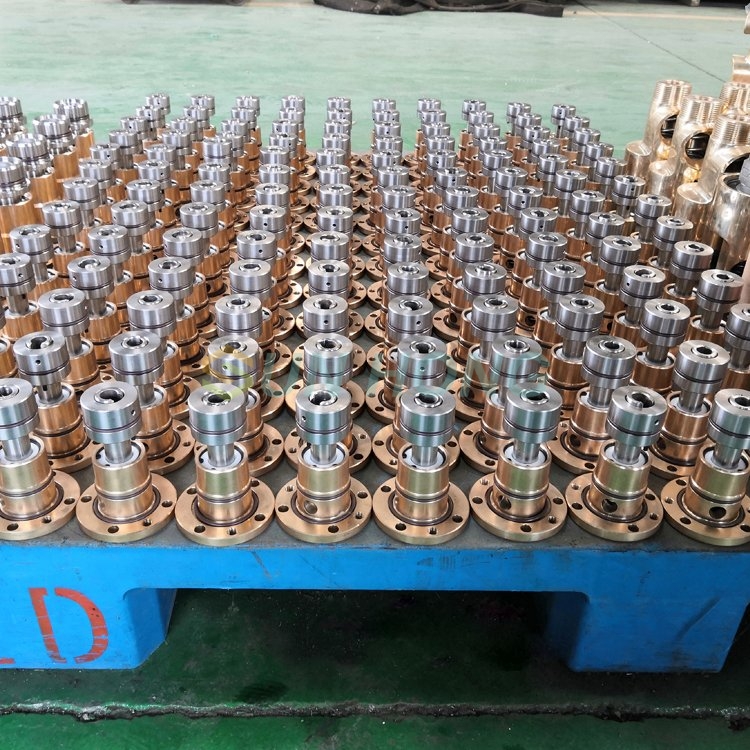

Drehgelenk für Stranggießmaschine

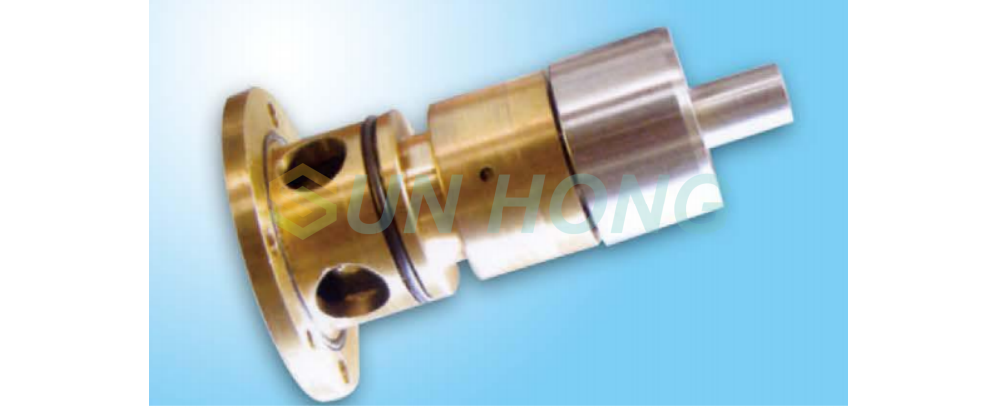

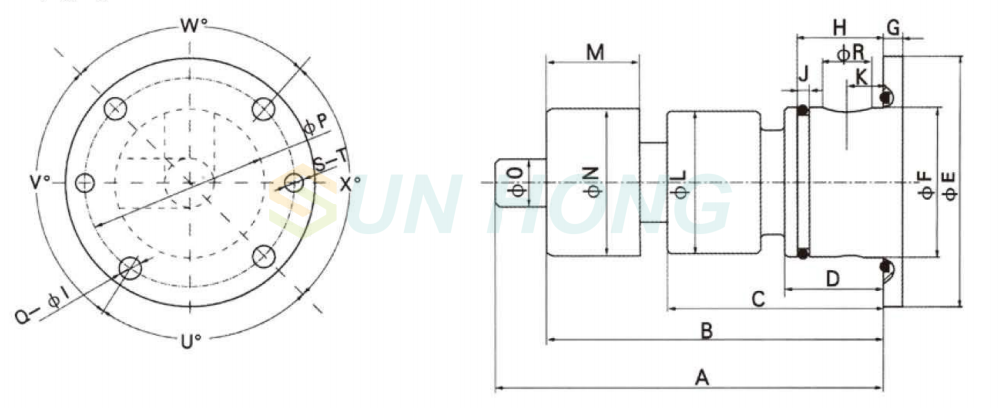

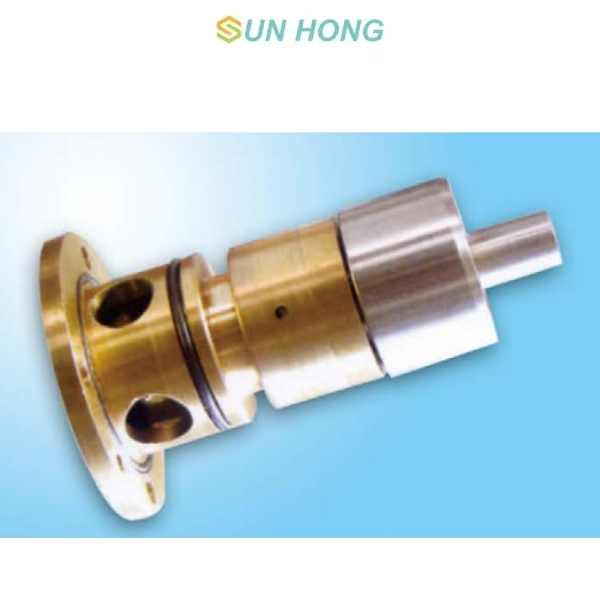

Anwendung für Drehgelenke mit Einsatz
Der Einsatz-Drehübertrager ist eine Übergangsverbindungs-Dichtvorrichtung im Bereich der Ingenieurtechnik, die flüssige Medien von statischen Systemen in dynamische rotierende Systeme einspeist. Es wird hauptsächlich zur Kühlung der Walzen in Stranggießmaschinen in der metallurgischen Industrie eingesetzt. Seine Funktion besteht darin, die Lebensdauer von Rollen mit Innenkühlungsstruktur zu verlängern, was gegenüber Massivrollen mit Außenkühlung erhebliche Vorteile bietet.
Einsatzbedingungen für Drehgelenke des Einsatztyps
Axiale Expansion und Kontraktion | 10mm |
| Maximaler Arbeitsdruck | 1,2 MPa |
| Experimenteller Druck | 1,8 MPa |
| Maximale Betriebstemperatur | 120°C |
| Höchstgeschwindigkeit | 60 U/min |

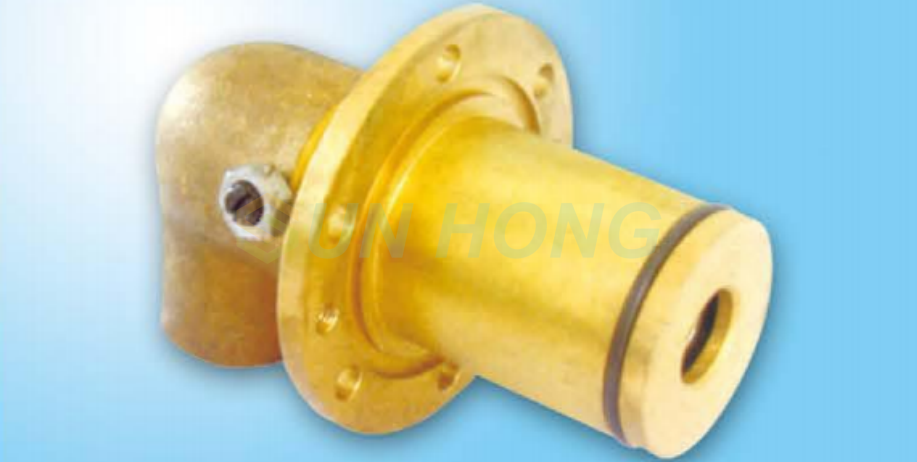

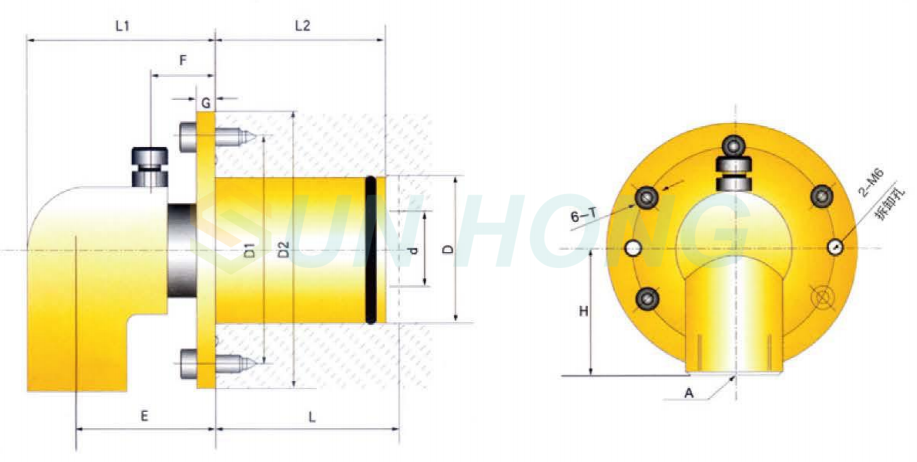

Anwendung mit Winkeldrehgelenk
Das Winkeldrehgelenksystem basiert auf den Eigenschaften moderner Verbindungsgeräte für Stranggießmaschinenrollen. Es dringt über den Großteil der Fugenform in die Innen- und Außenseite der Walzen ein und legt nur die Rohrverbindungsbögen frei, was der räumlichen Anordnung zwischen den Walzenströmen zuträglich ist. Das Design der Dichtungsstruktur des Drehgelenks übernimmt nicht nur ein ausgewogenes Dichtungsdesign, sondern ändert auch den ursprünglichen axialen Serientyp in einen einzigartigen umgekehrten internen Dichtungstyp. Dadurch wird nicht nur die axiale Länge reduziert, sondern auch die Schalenstruktur integriert, was die Demontage und Wartung des Gelenks erleichtert.
Einsatzbedingungen des Winkeldrehgelenks
Axiale Expansion und Kontraktion | 10mm |
| Maximaler Arbeitsdruck | 1,5 MPa |
| Geeignete Medien | Wasser, Hydrauliköl, Kühlmittel usw |
| Maximale Betriebstemperatur | 120°C |
| Höchstgeschwindigkeit | 60 U/min |
