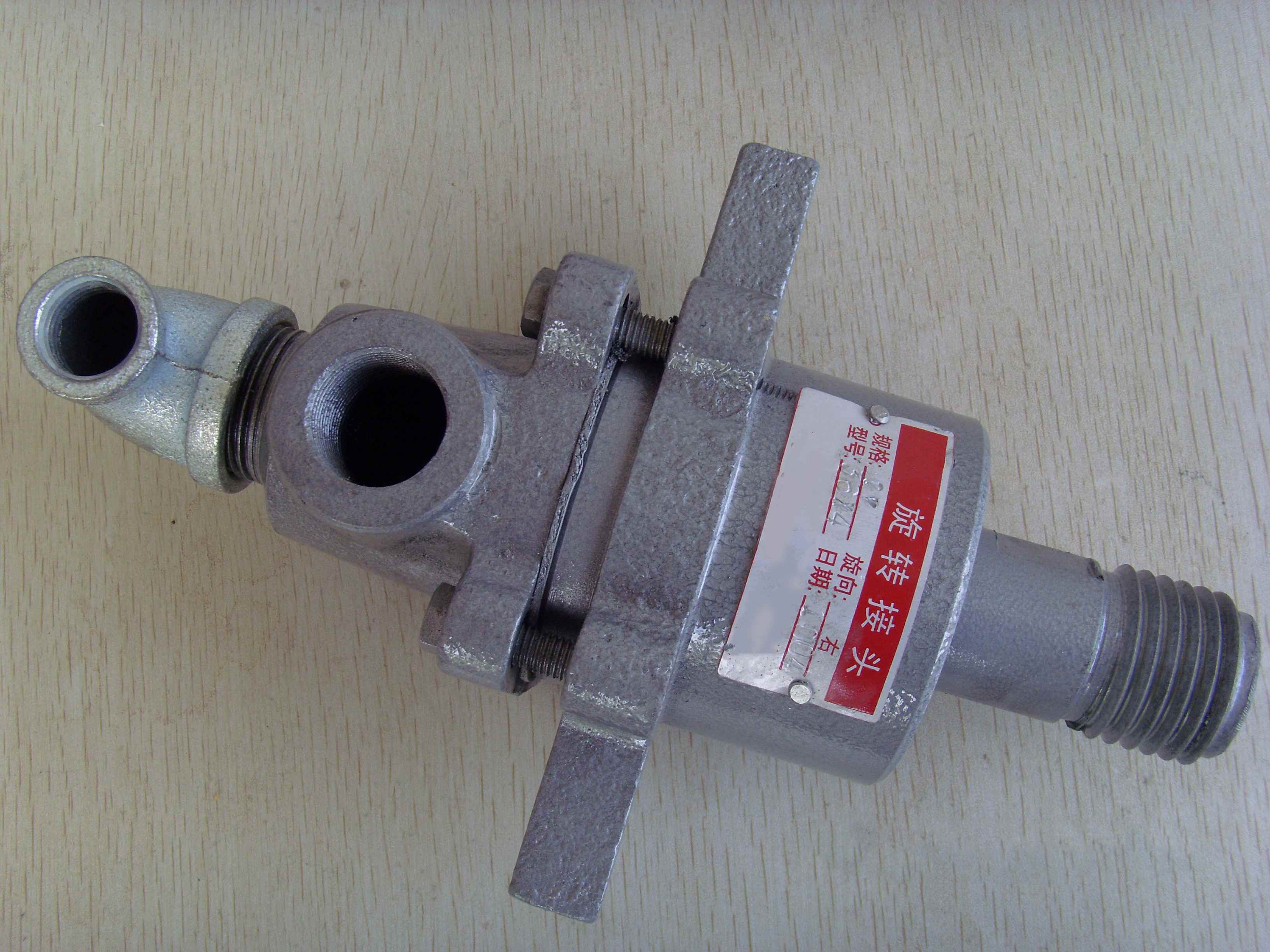

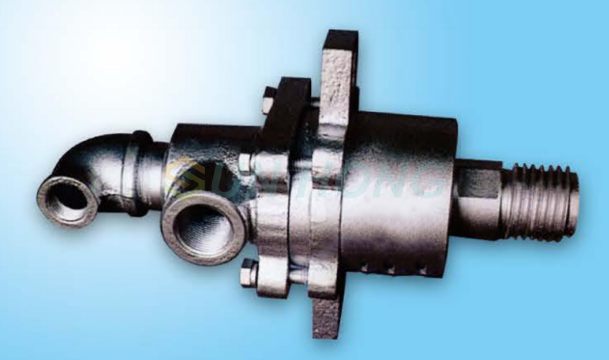

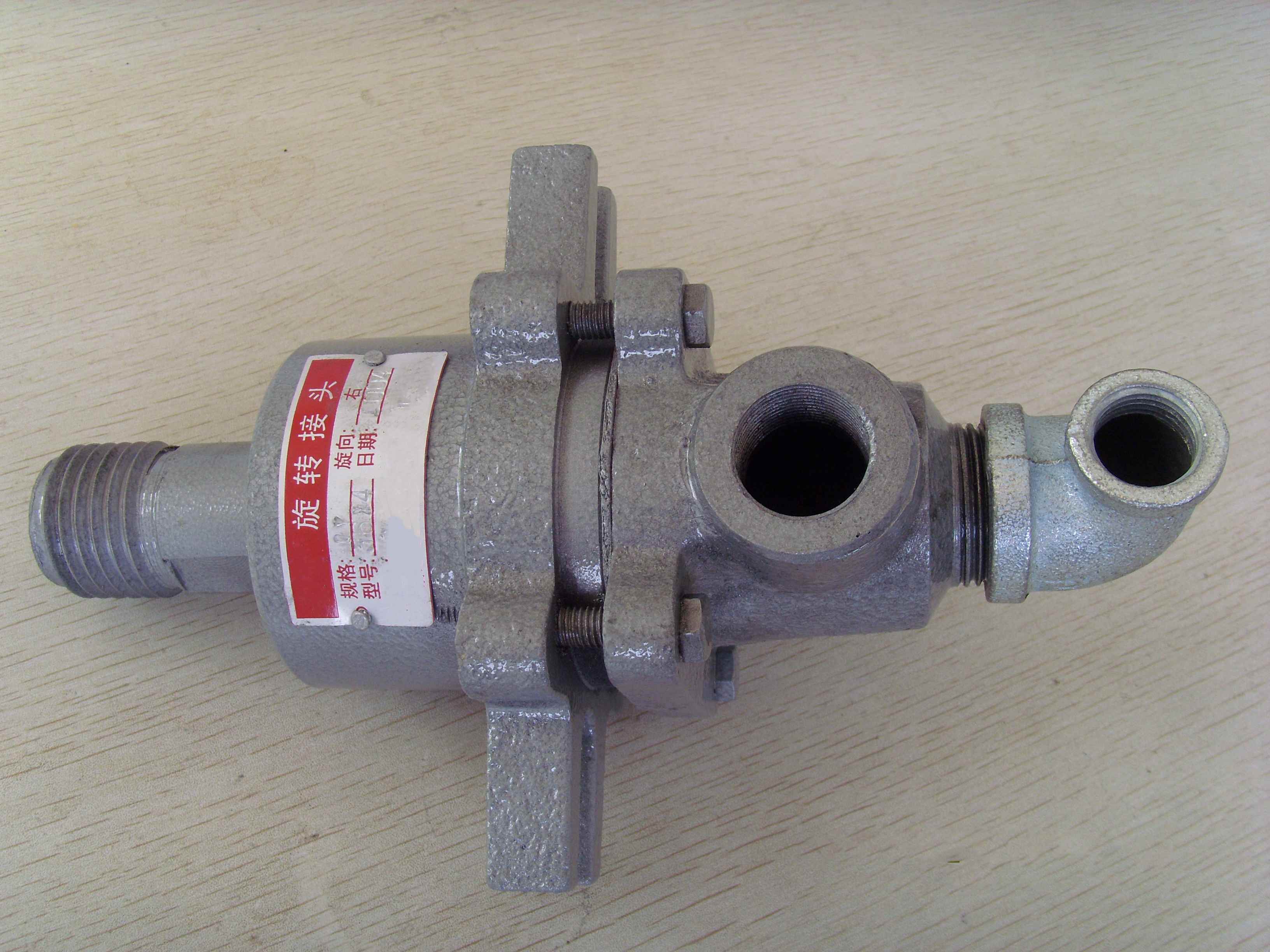

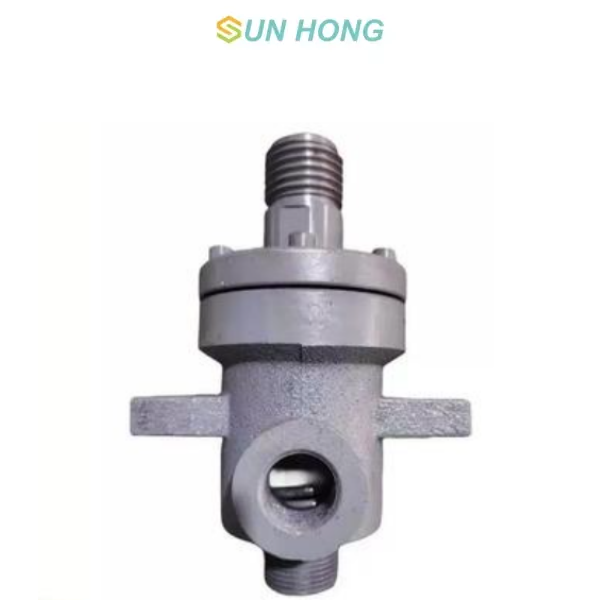

Drehgelenk für Druck- und Färbemaschinen
Diese Drehverbindung wurde speziell für Standard-Trocknungstrommeln in der Druck- und Färbeindustrie entwickelt und sorgt mit einer ausgewogenen Dichtfläche und präzisen Bearbeitungsprozessen für eine zuverlässige Abdichtung. Es zeichnet sich durch geringe Größe, geringes Gewicht und geringes Reibungsdrehmoment aus und ist für die Übertragungsanforderungen von Medien wie Wasser, Luft, Salzwasser, Hydrauliköl usw. geeignet. Bietet verschiedene Verbindungsmethoden wie Flansche, Innenrohre und Gewinde, um industrielle Anwendungen in Druck und Färberei, Metallurgie, Papierherstellung und anderen Bereichen zu erfüllen.

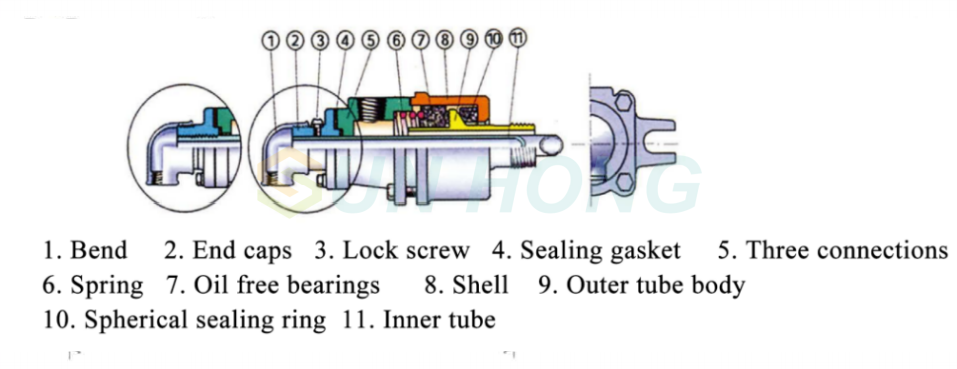

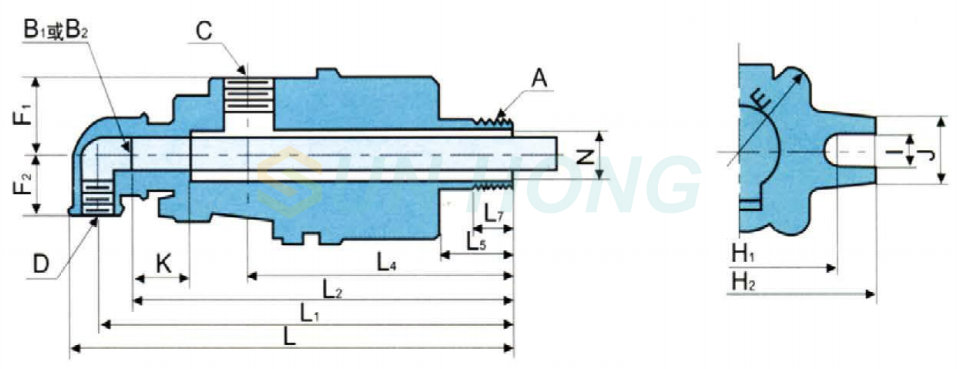

Hauptmerkmale der Rotationsgelenkstruktur beim Drucken und Färben
Der äußere Rohrkörper ist direkt mit der Walze oder dem Trockner verbunden und stellt die rotierende Hauptkomponente dar; Die präzisionsgefertigte sphärische Oberfläche des Außenrohrs, die Bodenebene der Schale und der kugelförmige Dichtungsring aus imprägniertem Graphit bilden zusammen ein zuverlässiges dynamisches Dichtungs-Reibungspaar; Wenn Dampf, Wasser oder andere Medien durch sphärische Dichtringe und ölfreie Lager strömen, bildet sich ein dünner Flüssigkeitsfilm, der für Abdichtung und Schmierung sorgt, dadurch Reibung und Verschleiß reduziert und die Lebensdauer des Drehgelenks deutlich verlängert. Darüber hinaus ist das Gehäuse mit Doppelohr-Antirotationskrallen ausgestattet, die für die Struktur des Druck- und Färbe-Trockenzylinders geeignet sind, was den Austausch und die Installation der ursprünglichen Dampfversorgungsverbindung erleichtert.
Verwendungsbedingungen für Druck- und Färbe-Rotationsgelenke
| Höchstgeschwindigkeit | 100RP |
| Maximale Temperatur | 220°C |
| Maximaler Druck | 1,8 MP |
| Anwendbare Medien | Dampf, Wasser, Heißwasser, Thermoöl usw. |
