Papiermaschinenfilm -Guider -Steuersensor

Der Signalsensor ist das Gehirn des pneumatischen Guiders, der aus einer rotierenden Schacht (Schale, Rollen, Walkung) besteht, die mit Draht und Filz und einem Luftventil in Kontakt stehen, das den Fluss der Druckluft steuert. Unsere Filme sind für Papiermaschinen mit unterschiedlichen Geschwindigkeiten von 20 m/min bis 2000 m/min geeignet. Die Materialien sind in drei Kategorien unterteilt: Kupfer, Edelstahl und Aluminium, und die Schlüsselteile bestehen aus Verschleißmaterialien.
Verfügbarkeitsstatus:
Menge:

Drücken Sie Filz- und Bildtrockner -Stoff -Leitsystem - Signalsensor


Anwendung von Filz- und Stoffsignalsensor


Der Signalsensor ist das Gehirn des pneumatischen Guiders, der aus einer rotierenden Schacht (Schale, Roller, Plattenspieler) in Kontakt mit dem Filzstoff und einem Luftventil besteht, das den Fluss der Druckluft steuert. Der Guider -Sensor von Sun Hong eignet sich für Papiermaschinen mit unterschiedlichen Geschwindigkeiten von 20 m/min bis 2000 m/min. Wir bieten drei Materialien: Kupfer, Edelstahl und Aluminium, und die Schlüsselteile bestehen aus Verschleißmaterialien.


Arbeitsprinzip des  Filz- und Stoffsignalssensors


Druckluft aus der Rohrleitung tritt nach dem Druck des Drucks in das Steuerventil ein, nachdem der Druck durch das Druckverringerungsventil eingestellt wurde. Wenn das Netz nach rechts verschoben wird, bewegt sich der Schaft auch mit dem Filz und dem Stoff nach rechts. Dies reduziert die Spannung der Feder, erhöht den Druck des Schaltventils und verringert den Druck auf der anderen Seite, wodurch ein Druckunterschied zwischen den beiden Enden des Aktuatorzylinders führt. Er drückt den Kolben und fährt die Führungswalze, um vorwärts zu gehen, um den Filz und den Stoff nach links zu korrigieren. Umgekehrt bewegt sich die Welle auch nach links, wenn sich das Filz- und Stoff zu viel nach links bewegt, und erhöht die Spannung der Feder. Der Druck des Schaltventils nimmt ab und der Druck auf der anderen Seite steigt, wodurch der Antrieb die Führungswalze nach hinten bewegt und den Filz und den Stoff nach rechts korrigiert.


Pneumatische Kontrollkasten


Verschiedene Arten von Guider können basierend auf verschiedenen Temperaturen und Nutzungsorten (wie trockenen oder nassen Bereichen) ausgewählt werden. Unterschiedliche Guider können auch mit unterschiedlichen pneumatischen Kontrollboxen ausgestattet werden.

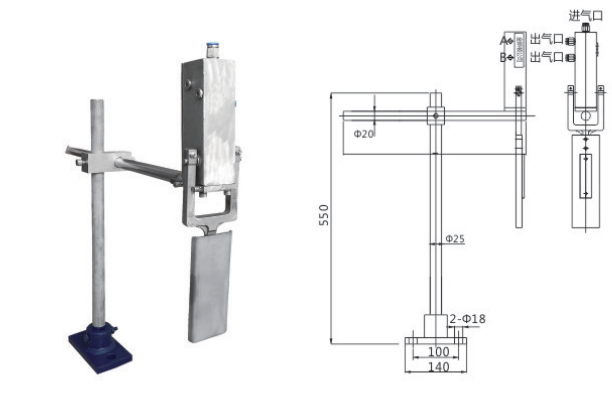

Technischer Parameter eines unserer Signalsensormodell


Fish Guide -Sensor

Modell: xv



1. Ventilkörpermaterial: Edelstahl

2. anwendbare Geschwindigkeit: 50-1200 m/min

3. Luftdruck: 0,2-0,3 mPa

4. Gasverbrauch: ≤ 1000 Liter/Stunde

5. Edelstahl -Schallwandversatz: 18 °

6. Arbeitstemperatur: -30-150 Grad Celsius 7. Korrekturwinkel: ≤ 10 °
