Luftbalg für Papiermaschinen

Der Luftbalg für Papiermaschinen ist eine wichtige Komponente für pneumatische Unterstützung, Schwingungsisolierung, Abweichungsanpassung und Leitungsdruckregelung für Papiermaschinen. Es verwendet einen Gummi-Luftbalg und Druckluft als Kern, um herkömmliche mechanische Federn/Hydraulikzylinder zu ersetzen und so eine flexible Unterstützung, präzise Druckregulierung, effiziente Vibrationsisolierung und stufenlose Nivellierung zu erreichen.

Funktion des Luftbalgs der Papiermaschine

1. Flexible Unterstützung und Isolierung: Rollen-/Rahmenvibrationen absorbieren (Isolationsrate ≥ 95 %), Lager und Rollenoberflächen schützen und Geräusche reduzieren.

2. Präzise Abweichung/Nivellierung: Durch die Einstellung der Höhe/des Winkels der Walzen durch Luftdruck stellen Sie sicher, dass die Walzenspalte parallel sind und Filz und Sieb zentriert sind.

3. Konstante Leitungsdruckregelung: sorgt für einen stabilen und gleichmäßigen Leitungsdruck (0–500 kN/m) beim Pressen, Kalandrieren und Rakeln.

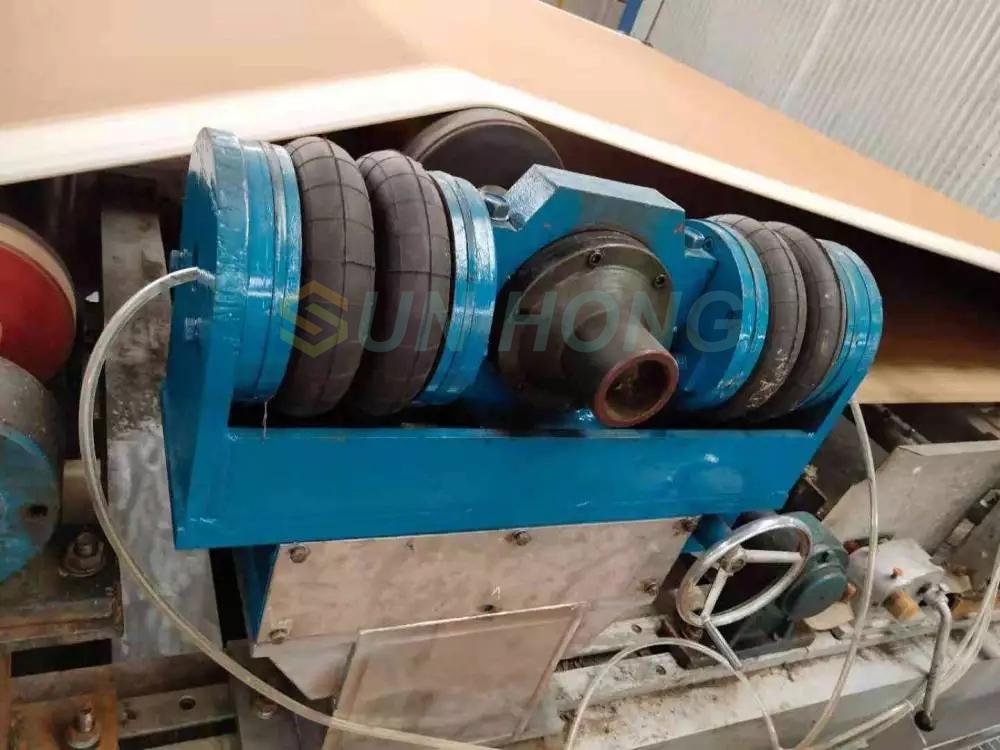

4. Spannungs-/Korrekturausführung: Wird für Filz- und Drahtspanner , Filz- und Drahtkorrektor und Streckwalzenantrieb verwendet.

Struktur des Luftbalgs

Hauptkörper: Mehrlagiger Luftbalg aus Gummi und Nylonschnur-Verbundwerkstoff (Einzelbeutel/Doppelbeutel/Dreifachbeutel), beständig gegen Öl, Feuchtigkeit und Chemikalien.

Flansch: aus Kohlenstoffstahl/Edelstahl, mit Lufteinlassdüse und Montageloch, dient zur Befestigung und Gasversorgung.

Befestigung: Schnellkupplung, Druckregler, Manometer, Begrenzungsblock.

So wählen Sie einen geeigneten Luftbalg aus

1.Pressen und Kalandrieren → hohe Tragfähigkeit, Doppel-/Dreifachbeutel, großer Hub.

2.Filz- und Drahtkorrektur und Spannung → mittlere Tragfähigkeit, Einzel-/Doppelbeutel, schnelle Reaktion.

3.Doppelklinge → kleine Tragfähigkeit, Einzelbeutel, präzise Druckregulierung.
