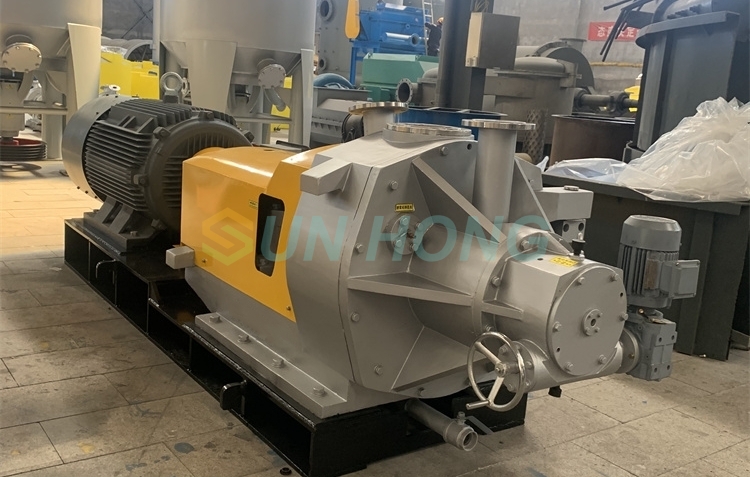

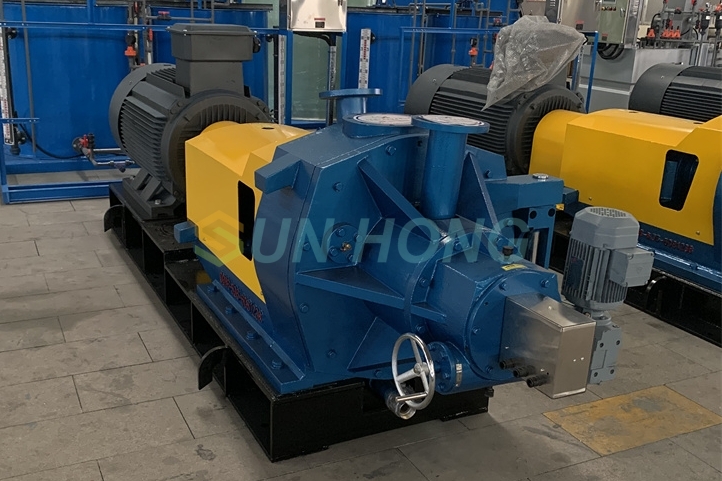

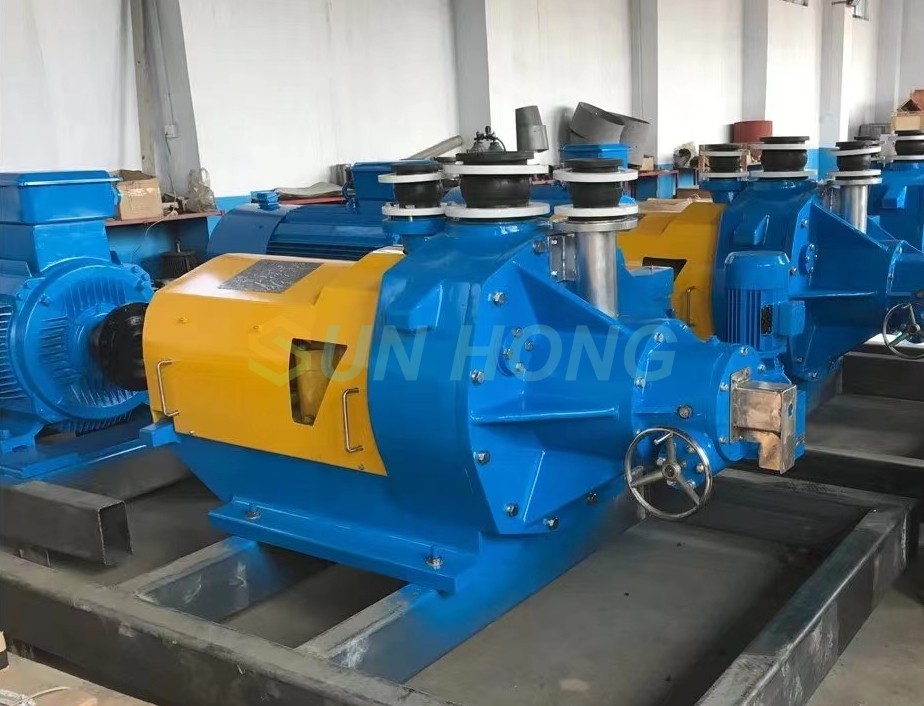

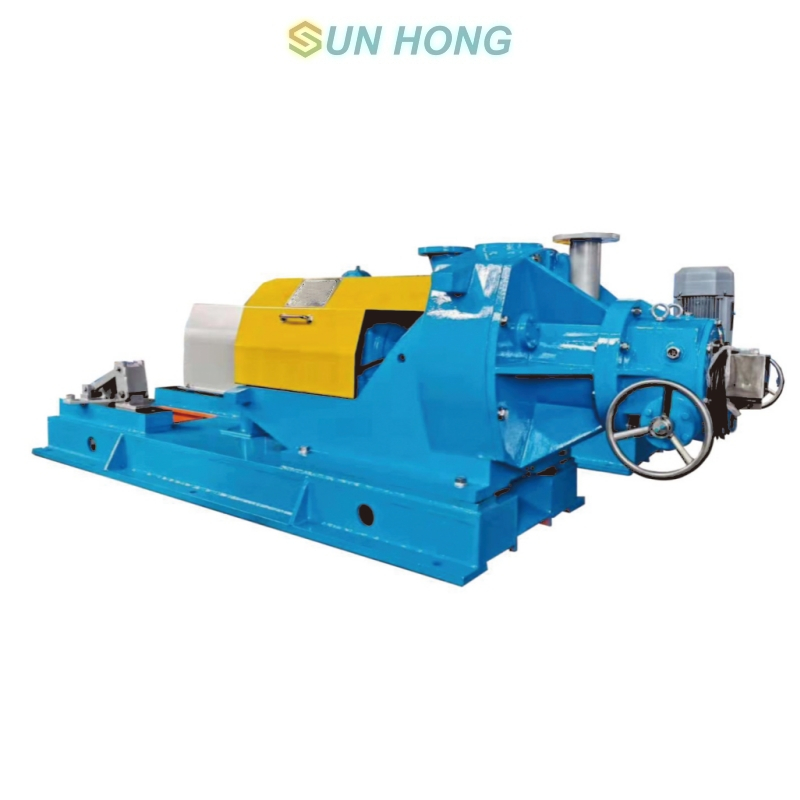

Die Hauptfunktion eines doppelten Disk -Raffiners besteht darin, die Pulkbehandlung auf dem Zellstoff durchzuführen. Es wird im Zellstoffherstellungssystem der Papierindustrie häufig als kontinuierliches Zellgerät für grobe und feine Raffinern verwendet, insbesondere für die Behandlung von chemischem Holzzellstoff, mechanischem Zellstoff und Abfallpapier.
Doppelkörper

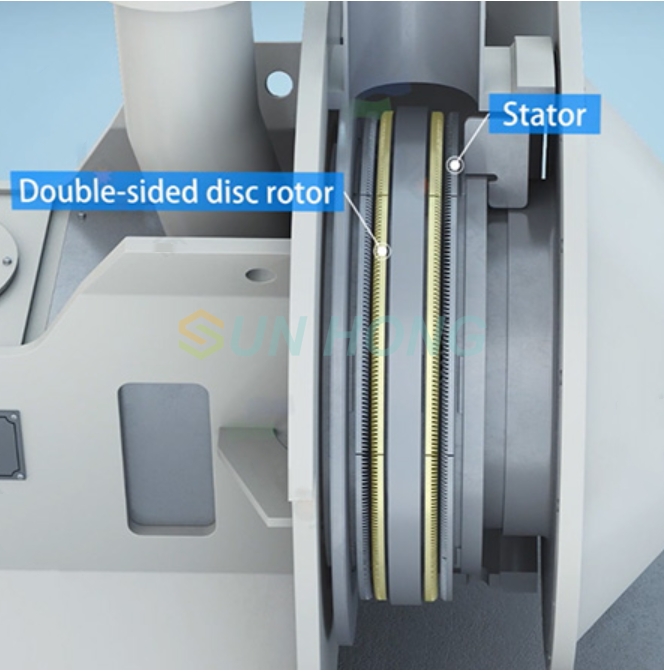

Der Raffiner ist mit zwei Schleifzonen ausgestattet. In der Größenordnung von links, links, rechts und rechts sind vier Scheibenplatten gemäß dem Neigungswinkel des Schleifmusters zusammengebaut. Die beiden linken Raffinerienscheiben sind jeweils an der inneren Wand des Gehäuses und der inneren Seite des Plattenspieler fixiert, und die beiden rechten Raffinerierscheiben sind jeweils auf der Außenseite des Plattenspieler und des sich bewegenden Sitzes festgelegt und bilden zwei Schleifzonen. Das Zellstoff wird durch das Zellstoffeinlassrohr in den Schleifbereich eingegeben. Nach dem Schlägen wird es aus dem Schleifbereich gepumpt und in der Schale gesammelt und aus dem Zellstoffausgang entladen.
Die Hauptwelle ist mit zwei Lagersätzen ausgestattet, die durch Lagersitze befestigt und durch eine Kopplung durch Nylonsäulenstifte an den Elektromotor angeschlossen werden. Das andere Ende der Spindel ist mit einem Plattenspieler ausgestattet, das an beiden Enden mit linken und rechten Raffinerierscheiben ausgestattet ist. Der Plattenspieler dreht sich zwischen den beiden festen Raffinerienscheiben und bewegt sich axial nach dem Druck auf beiden Seiten.
Der sich bewegende Sitz wird vom Vorschubgerät eingestellt, um sich axial zu bewegen, um den Spalt zwischen den beiden Schleifzonen einzustellen. Es gibt einen Leitschlüssel zwischen dem mobilen Sitz und dem Gehäuse, der von einer Trapezschraube angetrieben wird.

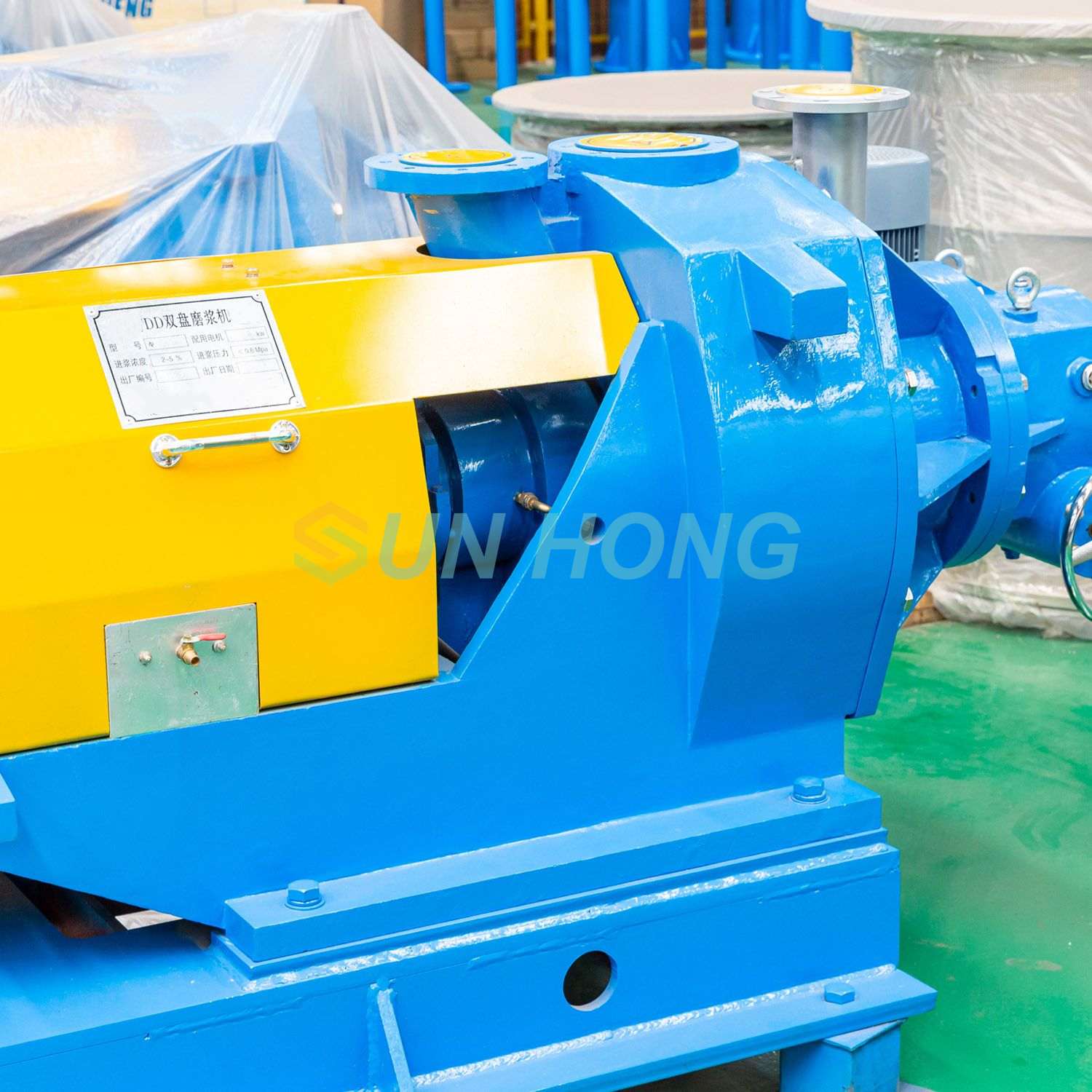

Die Motorhaube ist eine geschweißte Komponente, die durch eine Stiftwelle mit dem Gehäuse verbunden ist. Vor dem Öffnen der Motorhaube muss der bewegliche Sitz vollständig in die Motorhaube zurückgezogen werden, und die umgebenden Verriegelungsschrauben müssen vor dem Öffnen der Motorhaube gelockert werden. Halten Sie vor dem Schließen der Abdeckung das Endgesicht sauber und der sich bewegende Sitz muss vor dem Schließen in die Abdeckung zurückgezogen werden. Ziehen Sie schließlich die umliegenden Schrauben gleichmäßig fest.
Kupplungen
Die Kopplung nimmt die Nylon -Säulen -Pin -Verbindung an, die die Anforderungen der Verschiebung und Drehmomentübertragung der vorrückenden und sich zurückziehenden Klingen erfüllen kann. Die Vorteile sind leicht Demontage und einfacher Wartung.
Futtermittel

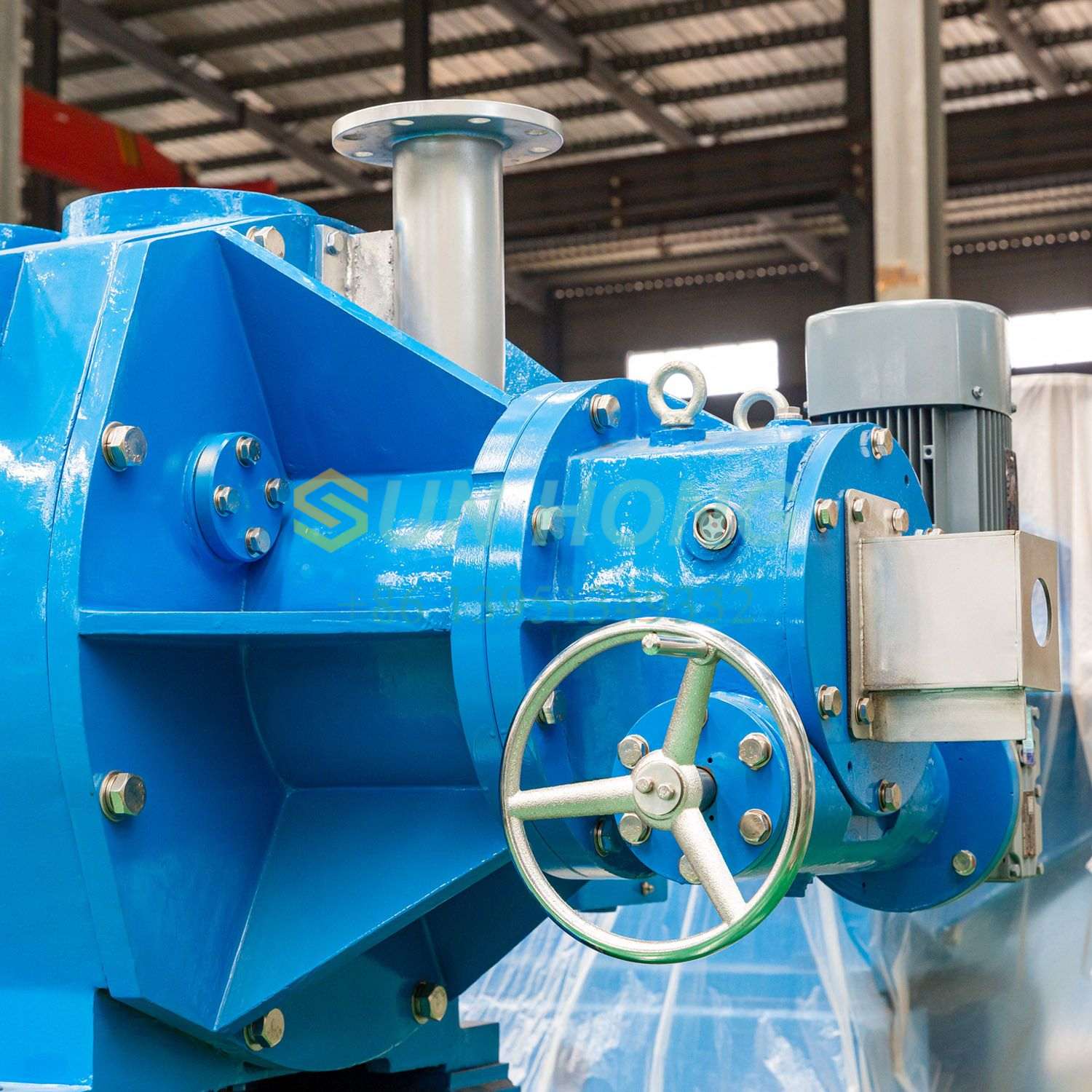

Das Wurmgetreuungssystem im Vorschub des Vorschubs treibt den sich bewegenden Sitz nach vorne oder nach hinten an, indem die Trapezschraube durch das Wurmgetriebe dreht. Jedes Mal, wenn sich der Motor dreht, bewegt sich der sich bewegende Sitz um 0,23 mm. Drehen Sie das Handrad im Uhrzeigersinn, um den sich bewegenden Sitz nach vorne zu bewegen, und umgekehrt, um ihn rückwärts zu bewegen.

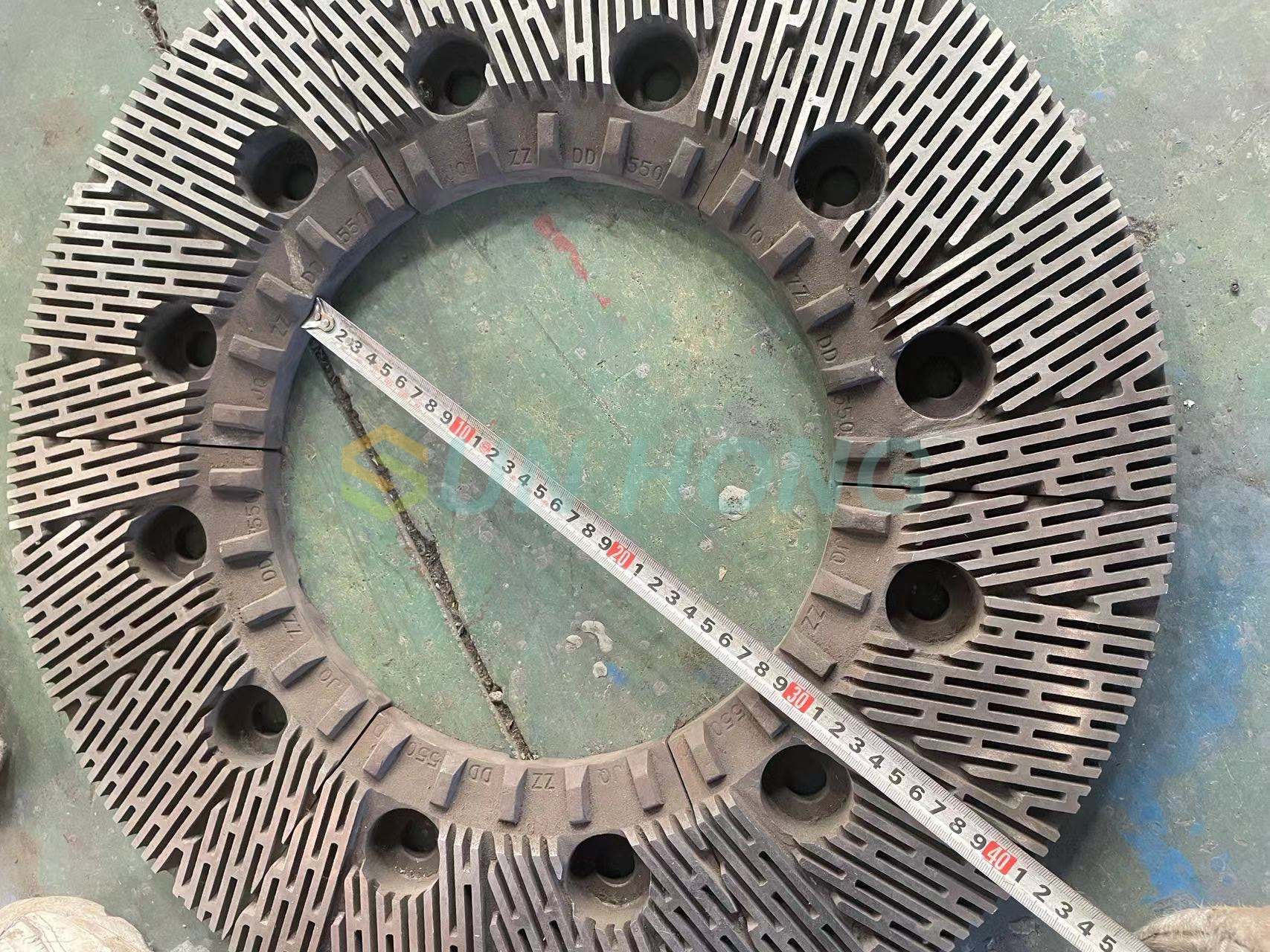

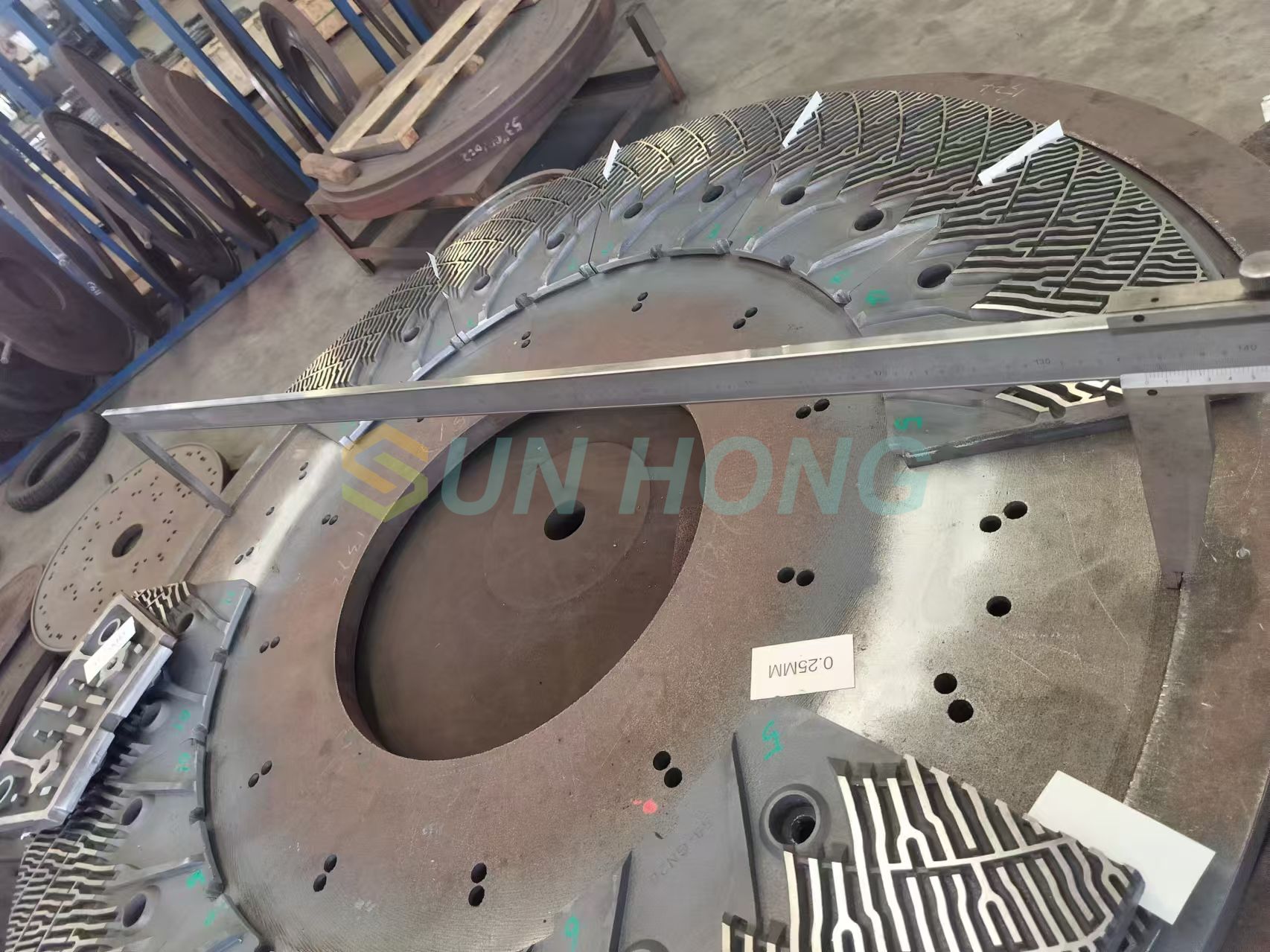

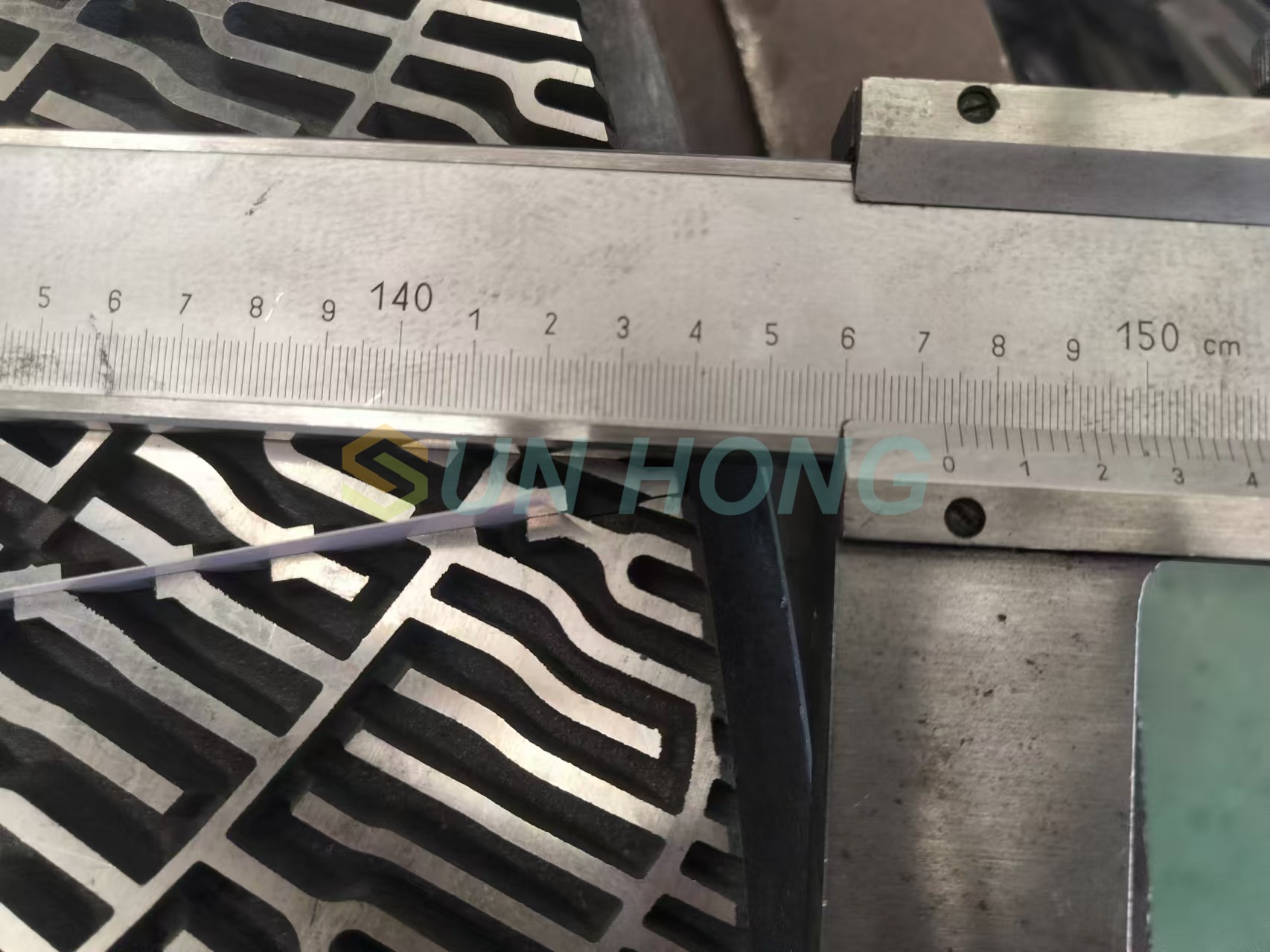

Raffiner -Scheibenplatte
Wir passen alle Arten von Refiner -Disc -Platten / -segment für verschiedene Markenraffiner an, wie Andritz, Valmet, Voith usw.
Technischer Parameter
| Modell | DD450 | DD500 | DD550 | DD600 | DD660 | DD720 | DD900 | DD1100 |
| Scheibenplattendurchmesser (mm) | 450 | 500 | 550 | 600 | 660 | 720 | 900 | 1100 |
| Produktionskapazität (T/D) | 8-80 | 10-100 | 10-120 | 12-150 | 15-200 | 15-250 | 20-240 | 40-800 |
| Motorleistung (KW) | 90-160 | 132-200 | 160-250 | 185-315 | 220-355 | 250-630 | 315-800 | 400-1250 |
| Konsistenz von Zellstoff (%) | 3-5% | |||||||
1. Welche Arten von Zellstoff kann der doppelte Schriftzugrefinterer bearbeiten?
Der doppelte Schriftzugraffiner eignet sich zur Verfeinerung von Holzzellstoff und Abfallpapier. Dadurch ist es vielseitig für verschiedene Rohstoffe im Papierproduktionsprozess.
2. Was sind die Hauptkomponenten des Double Drec -Raffiner?
Zu den Hauptkomponenten gehören die Raffiner -Scheibe (rotierende und feste Scheiben), das Spindelsystem (fährt die Drehscheibe), das Aufschlämmungssystem (verteilt die Aufschlämmung gleichmäßig), das Entladungssystem (entfernt Verunreinigungen) sowie die Schmier- und Kühlsysteme (sicherstellen stabiler Betrieb).
3. Was wird das Material für die Raffiner -Scheiben verwendet?
Die Raffiner-Discs bestehen aus Verschleiß-resistenten Legierungsgussguss, um eine hohe Haltbarkeit und Widerstand gegen intensiven Betrieb zu gewährleisten.
