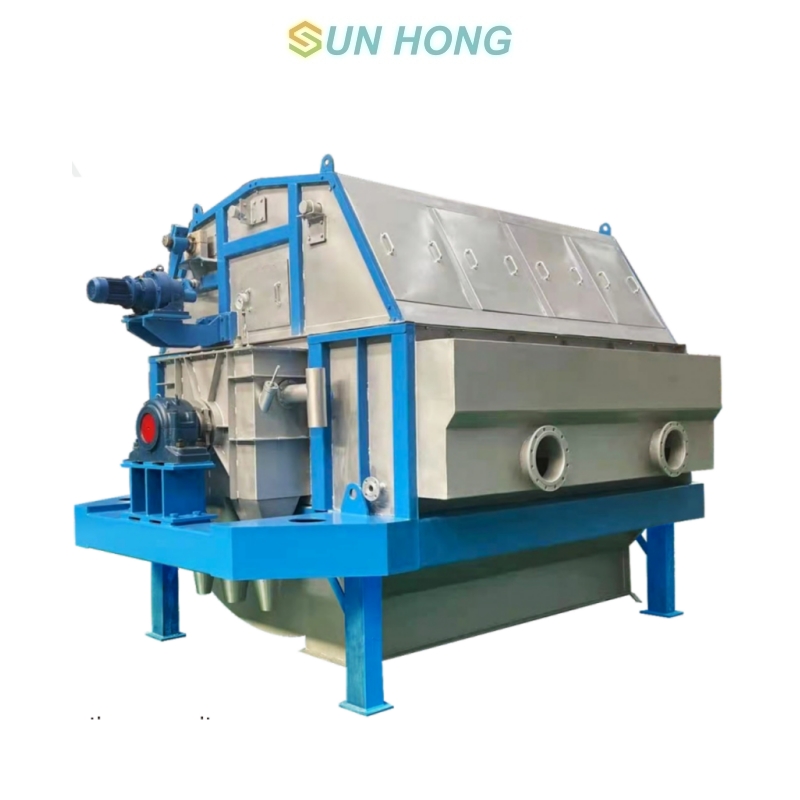

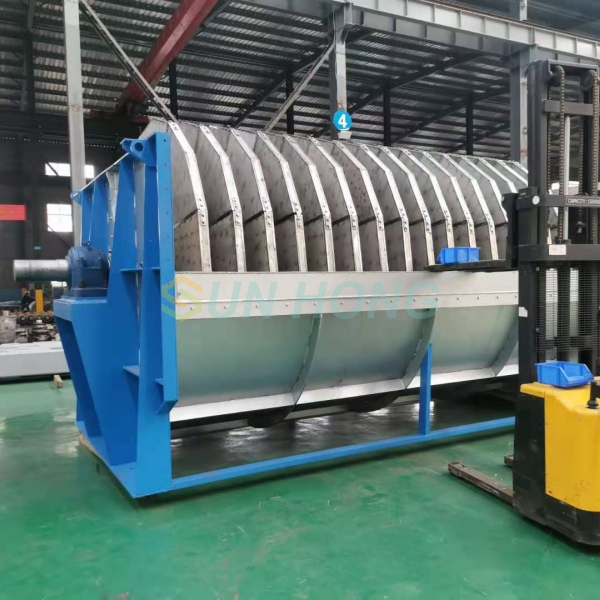

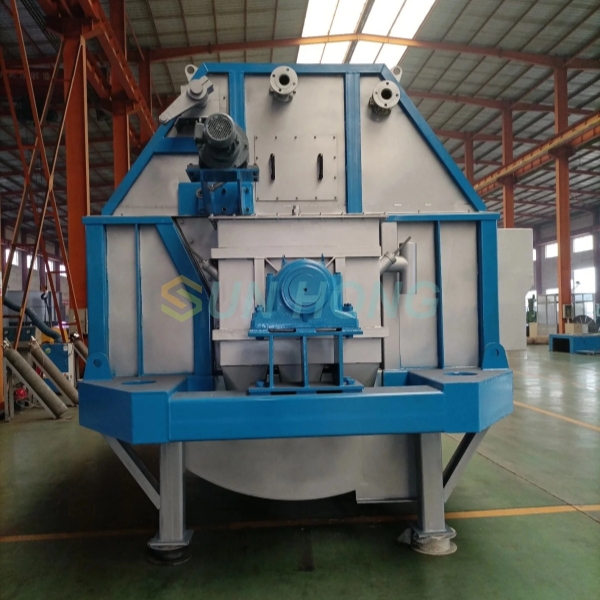

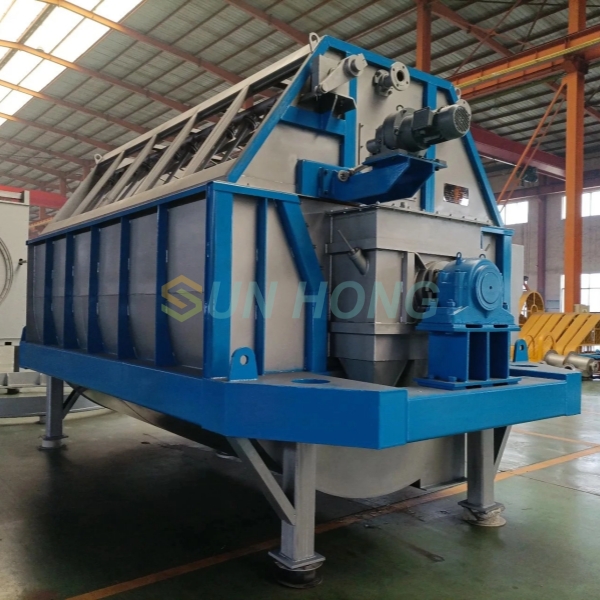

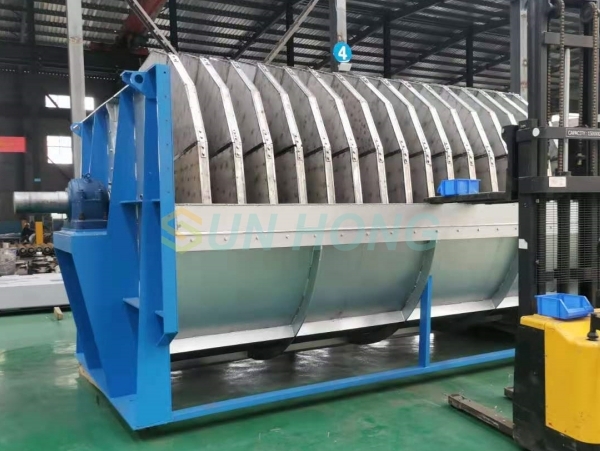

Der Vakuum -Multi -Disc -Filter ist in der Papierfabrik wichtige Ausrüstungen für feste Flüssigkeitsabschlüsse. Er hat hauptsächlich zwei Funktionen, die Weißwasser aus dem Papierherstellung recyceln und Zellstoff im Zellstoffherstellung konzentrieren.

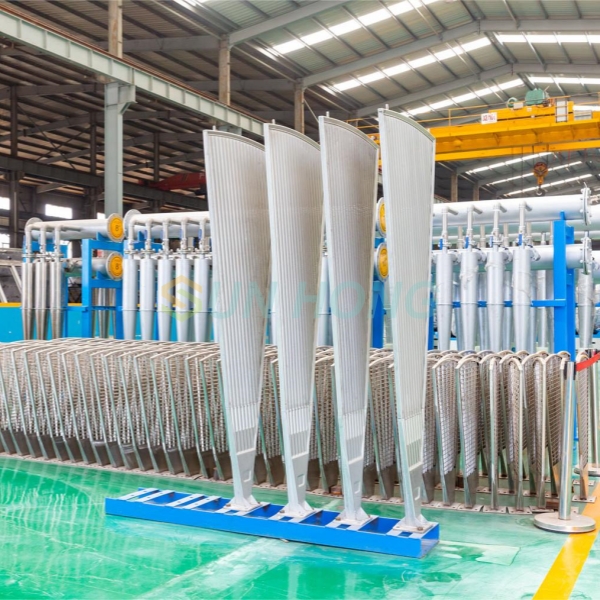

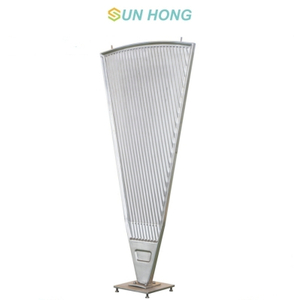

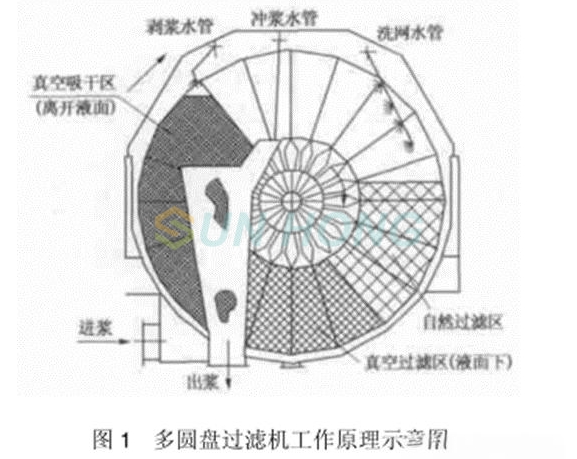

Der Multi-Disc-Filter besteht aus Komponenten wie dem Einlassbox, dem Filtertank, der Kernwelle, der fächerförmigen Filterplatte und dem Verteilungsventil. Das Arbeitsprinzip basiert auf einer Vakuumleistung, um eine festgelegte Feststoff-Flüssigkeitsabtrennung zu erreichen. Sein Kernprozess umfasst vier Zirkulationsphasen: natürliche Filtration, Vakuumsaugfiltration, ultra -saubere Dehydration und Filterregeneration. Das durch das Wasserbeinröhrchen gebildete Vakuum wird als Filterantriebskraft verwendet, und das kreisförmige Verfahren wird regelmäßig abgeschlossen, indem die fächerförmige Filterplatte auf der Scheibe gedreht wird. Durch progressive Filtration zu erreichen.
1.Neergy -Einsparung: Das Vakuumsystem des Wasserbein -Röhrchens erfordert keinen zusätzlichen Energieverbrauch, wobei eine einzelne Leistung von nur 11 kW im Vergleich zu herkömmlichen Geräten 30% Energie spart.
2.Automation: Durch dynamisches Einstellen des Filtratverhältnisses durch das Verteilungsventil wird die Aufschlämmungskonzentration bei 4-6%stabilisiert.
3. Umweltvorteile: Erhöhen Sie die Recyclingrate von Weißwasser um 20%, verringern Sie den Wasserverbrauch und die Abwasserentladung.
Technischer Parameter
Für die Zellstoffkonzentration
Modell | Sh2500 | Sh3600 | SH4500 | Sh5200 |
Scheibendurchmesser (MM) | 2500 | 3600 | 4500 | 5200 |
Einzelscheibenfiltrationsbereich (M2) | 7 | 15 | 26 | 32 |
Kapcity der Zellstoffbehandlung (t/m2/d) | 0,6-1,2 | |||
Drehzahl (r/min) | 0,2-2 | |||
Klarheit des klaren Filtrats (mg/l) | 100 | |||
Einlasskonzentration | 0,8-1,2 | |||
Auslasskonzentration (%) | 8-15% | |||
Wasserdruck des Waschens (MPA) | 0,7-0,9 | |||
Wasserdruck der Zellstoffstreifen (MPA) | 0,7-0,9 | |||
Wasserdruck des Zellstoffschilds (MPA) | 0,2-0,3 | |||
Motor (KW) | 5.5 | 7.5-15 | 11-15 | 11-18.5 |
Zur Wiederherstellung der Weißwasser
Modell | Sh2500 | Sh3600 | SH4500 | Sh5200 |
Scheibendurchmesser (MM) | 2500 | 3600 | 4500 | 5200 |
Einzelscheibenfiltrationsbereich (M2) | 7 | 15 | 26 | 32 |
Weißwasserfluss (M3/M2H) | 1.6-3.8 | |||
Faserwiederherstellungsrate (%) | 90-95% | |||
Klarheit des klaren Filtrats (mg/l) | < 60 | |||
Klarheit des Super Clear -Filtrats (mg/l) | < 30 | |||
Klarheit des turbiden Filtrats (mg/l) | < 400 | |||
Auslasskonzentration (%) | ≥3,5-4,5% | |||
Wasserdruck des Waschens (MPA) | 0,7-0,9 | |||
Wasserdruck der Zellstoffstreifen (MPA) | 0,7-0,9 | |||
Wasserdruck des Zellstoffschilds (MPA) | 0,2-0,3 | |||
Motor (KW) | 5.5 | 5.5 | 11-15 | 11-15 |
