Kennen Sie die Komponente des Pressenbereichs einer Papiermaschine?

Die Zusammensetzung der Pressenpartie der Papiermaschine:

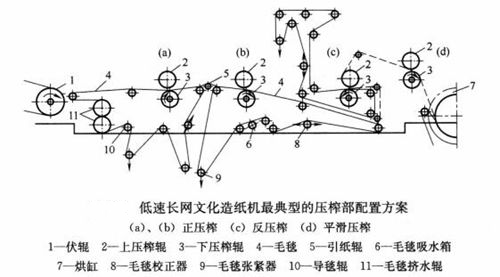

Der strukturelle Aufbau der Pressenpartie verschiedener Papiermaschinen ist unterschiedlich, ihr grundlegender Aufbau ist jedoch im Großen und Ganzen ähnlich. Das Diagramm zeigt den strukturellen Aufbau der Pressenpartie einer langsam laufenden Kulturpapiermaschine.

Die verschiedenen Geräte und Komponenten der Pressenpartie lassen sich in folgende Teile unterteilen:

1. Verschiedene Arten von Pressen, die durch verschiedene aufeinander abgestimmte Kombinationen von Presswalzen gebildet werden;

2. Verschiedenes Zubehör zum Pressen, wie Druckhebelsystem, Rakel, Strahlrakel, Sprührohr, Wasserschale usw.;

3. Verschiedenes Zubehör für Pressfilze, wie Filzkorrektoren, Filzspanner, Breitstreckwalzen, Führungswalzen und deren Rakel, Wasch- und Konditionierungsgeräte (Filzsaugkasten, Filzpresse, Wassersprührohr) usw.;

4. Verschiedene Saug- und Transfervorrichtungen für Papierbahnen, wie Saugwalzen, Vakuumsaugkasten, Papiertragseile, Papierführungsdüsen usw.;

5. Rollen auf dem Papierweg, wie z. B. Papierführungsrollen und Papierverlustförderer;

6. Pneumatisches Drucksystem und hydraulisches Drucksystem;

7. Gestell und Gehweg usw.

Viele der Komponenten in der Pressenpartie sind Standard- oder Universalteile. Dies liegt daran, dass sich im Pressbereich mehrere Pressen befinden und viele Zubehörteile austauschbar sind. Hersteller unterteilen häufig verschiedene Arten von Presswalzen anhand von Parametern wie Breite und Geschwindigkeit in Serien, um Standarddesigns zu erstellen, was den Konstruktions- und Herstellungszyklus der Pressenpartie erheblich beschleunigt. Durch die Verwendung dieser Standardkomponenten ist es möglich, mit minimalen Layoutänderungen oder dem Hinzufügen spezieller Teile Pressenpartien zu konstruieren, die für verschiedene Papiermaschinen geeignet sind. In den letzten Jahren hat sich die Zusammensetzung der Pressabteilung in Richtung Standardisierung und Modularisierung weiterentwickelt.

Die Form des Pressmaschinenrahmens variiert je nach Pressform. Aber auch das Gestell entwickelt sich in Richtung Baukastenprinzip, und auch Doppelwalzen und Verbundpressen sind zu Standardbestandteilen von Baukastenprinzipien geworden, die sich zu unterschiedlichen Pressenteilen zusammensetzen lassen.
