Was beeinflusst den Preis und die Qualität des Luftbalgs?

Der Preis eines Luftbalgs hängt nicht nur von seinem Außendurchmesser ab oder davon, ob er scheinbar in die gleiche Einbaulage passt. Gummimischung, Verstärkungsschnur, Anzahl der Windungen, Betriebsdruck, Hub, Belastbarkeit, Flanschmaterial, Maßtoleranz, Ermüdungsbeständigkeit, Prüfanforderungen und Bestellmenge können das endgültige Angebot beeinflussen. Zwei nahezu identisch aussehende Bälge können daher beim Einbau in eine kontinuierlich arbeitende Papiermaschine sehr unterschiedliche Lebensdauern haben.

Die Qualität ist gleichermaßen anwendungsabhängig. Ein guter Luftbalg soll im Neuzustand nicht einfach nur Druckluft speichern. Es muss einen stabilen Halt bieten, konsistent auf Druckänderungen reagieren, wiederholte Kompression und Dehnung tolerieren, Rissbildung und Delaminierung widerstehen und unter der tatsächlichen Belastung richtig ausgerichtet bleiben. Für Papierfabriken ist die richtige Auswahl besonders wichtig, da pneumatische Bälge kontinuierlich mit Filz- und Siebführungssystemen, Spannvorrichtungen, Pressen, Kalandern oder anderen beweglichen Geräten arbeiten können. Die Sun Hong Group liefert Gummi-Luftbälge für Papiermaschinen als Teil ihres Ersatzteilsortiments für Papiermaschinen und wählt Konfigurationen entsprechend der Betriebsposition und den Maschinenbedingungen aus.

Was ist ein Luftbalg in einer Papiermaschine?

Ein Luftbalg ist ein flexibler pneumatischer Aktuator oder eine Luftfeder, die Druckluft in einem verstärkten Gummikörper verwendet. Anstatt sich auf eine starre Stahlfeder zu verlassen, ändert der Balg seine Stützkraft und Arbeitsposition, wenn sich der interne Luftdruck ändert. Dadurch kann es Vibrationen absorbieren, kontrollierte Bewegungen ermöglichen, Positionsänderungen ausgleichen und eine relativ gleichmäßige Kraft auf verbundene mechanische Komponenten ausüben.

Bei Papiermaschinen werden Luftbälge oft mit Filz- und Stoffführung, Spannungseinstellung, Walzenpositionierung, Pressen- oder Kalandersystemen und pneumatischen Rakelanordnungen in Verbindung gebracht. Bei Führungsanwendungen arbeitet ein pneumatischer Balg mit einem Sensor und einem Führungsmechanismus zusammen, um die Führungsrolle schrittweise zu bewegen, wenn der Filz oder Stoff beginnt, von seiner korrekten Bahn abzuweichen. Die zugehörige Ausrüstung für den Draht- und Filzlauf umfasst Führung, Spannung, Abweichungserkennung und Luftbalg-basierte Komponenten, die zusammenarbeiten, um den Hochgeschwindigkeits-Siebbetrieb zu stabilisieren.

Diese Rolle erklärt, warum der Preis nicht getrennt von der Zuverlässigkeit bewertet werden sollte. Ein kostengünstiger Faltenbalg, der undicht ist, ungleichmäßig reagiert oder bei wiederholtem Biegen versagt, kann zu instabiler Führung, unregelmäßiger Stoffspannung, vorzeitigem Verschleiß der Papiermaschinenbespannung und längeren Stillstandszeiten führen. Der wirtschaftliche Wert der Komponente hängt daher sowohl von ihren Anschaffungskosten als auch von ihrer Betriebsleistung ab.

Was sind die Hauptfaktoren, die den Preis für Luftbälge beeinflussen?

Die Preisgestaltung für Luftbälge basiert in der Regel auf der vollständigen technischen Spezifikation und nicht auf einem Standardmarktpreis. Ein kleiner Faltenbalg mit einer Falte, der für leichte Korrekturbewegungen verwendet wird, erfordert nicht die gleiche Konstruktion wie eine größere Einheit mit zwei oder drei Falten, die für höhere Lasten und längere Verfahrwege verwendet wird. Materialauswahl, Verstärkung, Metallkomponenten, Tests, Anpassung und Einkaufsvolumen fließen alle in das Angebot ein.

Die Hauptfaktoren lassen sich wie folgt zusammenfassen:

Diese Faktoren sollten miteinander verglichen werden. Wenn Sie nur nach Außendurchmesser oder optischem Erscheinungsbild kaufen, kann dies dazu führen, dass ein Produkt physisch zur Installation passt, aber nicht die erforderliche Last, den Hub oder die Ermüdungslebensdauer bietet.

Wie wirkt sich die Gummimischung auf die Qualität des Luftbalgs aus?

Die Gummimischung bildet die innere Dichtschicht und die äußeren Schutzflächen des Balgs. Seine Formulierung hat großen Einfluss auf Flexibilität, Ermüdungsbeständigkeit, Alterungsverhalten, Ölbeständigkeit, Temperaturbeständigkeit und Beständigkeit gegenüber Umweltschadstoffen. Die industrielle Luftfederforschung zeigt auch, dass sich das Gummiverhalten mit der Temperatur und wiederholter Belastung ändert, weshalb die Materialauswahl die langfristige Ermüdung und nicht nur das anfängliche Erscheinungsbild beeinflusst.

Eine Papierfabrik schafft ein anspruchsvolles Umfeld für Gummiteile. Um die Maschine herum können Feuchtigkeit, Ölnebel, Reinigungschemikalien, Hitze, Zellstoffverunreinigungen, wiederholte Vibrationen und ständige Bewegungen vorhanden sein. Eine Verbindung, die bei einer sauberen Anwendung bei mäßigen Temperaturen eine ausreichende Leistung erbringt, kann sich schneller verschlechtern, wenn sie Öl, erhöhten Temperaturen oder aggressiven Reinigungsbedingungen ausgesetzt wird.

Hochwertigere Bälge verwenden daher Gummi, das für die tatsächliche Betriebsumgebung ausgewählt wurde. Die äußere Oberfläche muss Rissbildung und Umwelteinflüssen widerstehen, während die innere Schicht bei wiederholten Druckänderungen luftdicht bleiben muss. Auch die Materialkonsistenz ist wichtig. Ein Hersteller, der die Qualität der Mischung nicht kontrolliert, kann Chargen mit unterschiedlicher Härte, Dehnung oder Alterungsverhalten produzieren, selbst wenn die Abmessungen identisch erscheinen.

Bei der Beschaffung sollten sich Käufer nach der Betriebstemperatur, den umgebenden Chemikalien, der Ölbelastung, der Luftfeuchtigkeit und den Reinigungsbedingungen erkundigen, anstatt nur einen Gummibalg einer bestimmten Größe anzufordern.

Warum ist Verstärkungsschnur wichtig?

Ein Industrie-Luftbalg ist nicht einfach nur ein dickes Stück Gummi. Die flexible Wand enthält normalerweise verstärkende Textilschnüre, die in die Gummistruktur eingebettet sind. Diese Schnüre tragen einen erheblichen Teil der mechanischen Belastung und helfen dem Balg, seine vorgesehene Form beizubehalten, wenn der Innendruck ansteigt.

Die Beziehung zwischen Kordel und Gummi ist entscheidend. Bei unzureichender Verstärkungsfestigkeit kann es durch Eigenspannungen zu einer übermäßigen Verformung des Balgs kommen. Wenn die Haftung zwischen Gummi und Verstärkungsschicht schlecht ist, kann wiederholtes Zusammendrücken und Dehnen allmählich zu einer Trennung zwischen den Schichten führen. Diese Art der Delaminierung ist ein wichtiger Ermüdungsversagensmechanismus bei verstärkten Gummibälgen.

Die Ausrichtung, Stärke, Anzahl und Konsistenz der Verstärkungsschichten wirken sich daher sowohl auf die Kosten als auch auf die Haltbarkeit aus. Eine einfache Erhöhung der Gummidicke führt nicht zwangsläufig zu einem besseren Produkt. Eine gut konzipierte Verbundstruktur muss es dem Gummi ermöglichen, sich zu biegen, während die Verstärkung die Ausdehnung kontrolliert und druckbedingte Lasten trägt.

Käufer sollten beim Vergleich von Angeboten nicht davon ausgehen, dass zwei Produkte mit gleichen Außenabmessungen den gleichen Innenaufbau haben. Die Qualität der Verstärkung ist ein Grund dafür, dass ein sehr kostengünstiger Luftbalg möglicherweise nicht die gleiche Ermüdungsbeständigkeit bietet wie eine ordnungsgemäß konstruierte Alternative.

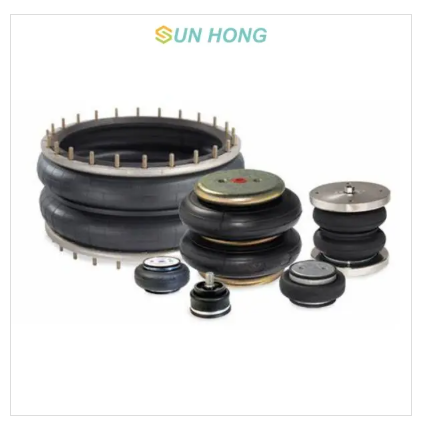

Einzel-, Doppel- oder Dreifachbalg: Was kostet mehr?

Die Anzahl der Windungen beeinflusst sowohl die Arbeitseigenschaften als auch die Herstellungskosten des Balgs. Das Luftbalg-Sortiment für Papiermaschinen von Sun Hong kann je nach Last- und Bewegungsanforderungen Einzel-, Doppel- oder Dreifachbeutelkonfigurationen verwenden.

Ein einzelner Balg ist kompakt und kann dort geeignet sein, wo die Bewegung relativ begrenzt ist und eine schnelle pneumatische Reaktion erforderlich ist. Doppelfaltenbälge bieten einen größeren Federweg und werden häufig für Führungs- oder Spannanwendungen mit mittlerer Last in Betracht gezogen. Dreifache Konfigurationen können einen größeren Hub ermöglichen und sind nützlich, wenn die Installation einen größeren Bewegungsbereich oder eine erhebliche Lastunterstützung erfordert.

Mehr Windungen bedeuten im Allgemeinen mehr Material, eine komplexere Formung und zusätzliche Verstärkungsanforderungen, was den Preis erhöhen kann. Die Wahl weniger Windungen, nur um Kosten zu sparen, kann jedoch eine falsche Wirtschaftlichkeit sein, wenn der Balg ständig nahe seiner Ausdehnungs- oder Kompressionsgrenze betrieben werden muss.

Die richtige Konstruktion sollte es ermöglichen, dass der normale Betriebspunkt und die erwartete Bewegung innerhalb eines geeigneten Teils des Balghubs bleiben.

Wie wirken sich Last und Arbeitsdruck auf den Preis aus?

Die Belastbarkeit steht in direktem Zusammenhang mit der effektiven Balgfläche und dem Innendruck. Vereinfacht ausgedrückt erhöht ein zunehmender Luftdruck die Kraft, die das pneumatische Element bereitstellen kann. Ein höherer Druck erhöht jedoch auch die Belastung des Gummikörpers, der Verstärkungsschnüre, der Wulst- oder Flanschschnittstellen, der Armaturen und der Endplatten.

Eine höhere Druckspezifikation kann daher stärkere Materialien, eine bessere Verstärkung, strengere Fertigungskontrollen und anspruchsvollere Druckprüfungen erfordern. Dies erhöht die Herstellungskosten, ist aber für einen zuverlässigen Betrieb notwendig.

Käufer sollten sowohl den normalen Betriebsdruck als auch den maximalen Druck bereitstellen. Die alleinige Auswahl des maximalen Drucks reicht nicht aus, da der Lieferant auch die erforderliche Stützkraft bei normaler Arbeitshöhe kennen muss.

Bei einer Papiermaschine können sich die Lastbedingungen ändern, wenn sich die Walzen bewegen, die Stoffspannung anliegt, die Schabersysteme aktiviert werden oder sich die Prozesseinstellungen ändern. Der Druck kann auch dynamisch schwanken. Daher muss der Balg wiederholte Belastungszyklen aushalten und nicht nur einen statischen Drucktest überstehen.

Ein Produkt, das eine anfängliche Füllprüfung besteht, kann dennoch eine geringe Ermüdungslebensdauer aufweisen, wenn sein Material, seine Verstärkung oder seine Geometrie nicht für wiederholten dynamischen Betrieb geeignet sind.

Warum beeinflussen Hub und Arbeitshöhe die Luftbalgqualität?

Der Hub ist die Gesamtbewegung, die der Luftbalg benötigt, während die Arbeitshöhe die Position ist, in der er normalerweise arbeitet. Diese Werte wirken sich stark auf die Ermüdungslebensdauer aus, da sich der Balg bei der Bewegung der Maschine immer wieder faltet und entfaltet.

Wenn Sie zu nahe an der vollen Ausdehnung arbeiten, kann dies zu einer übermäßigen Zugbeanspruchung der verstärkten Gummistruktur führen. Übermäßige Kompression kann zu abnormaler Faltung, Reibung oder lokaler Verformung führen. Wenn der Faltenbalg durch die Montagegeometrie dazu gezwungen wird, in einem Winkel zu arbeiten, kann es zu zusätzlicher seitlicher Belastung kommen.

Das bedeutet, dass ein Luftbalg mit dem richtigen Durchmesser dennoch vorzeitig ausfallen kann, wenn seine Arbeitshöhe und sein Hub nicht zur Anwendung passen.

Vor der Bestellung sollten Käufer Folgendes bereitstellen:

• Installierte Höhe

• Minimale komprimierte Höhe

• Maximale ausgefahrene Höhe

• Normale Arbeitshöhe

• Erforderlicher Hub

• Ladung in Arbeitsposition

• Normaler Luftdruck

• Maximaler Systemdruck

Anhand dieser Parameter kann der Lieferant feststellen, ob die Balggeometrie zum tatsächlichen Uhrwerk passt und nicht nur den Montagemaßen entspricht.

Wie wirken sich Flansche und Metallkomponenten auf den Preis aus?

Der Gummiverbundstoff erhält bei der Beschaffung die meiste Aufmerksamkeit, aber auch die Metallkomponenten wirken sich auf Haltbarkeit und Kosten aus. Endplatten oder Flansche müssen dem Druck standhalten, eine dimensionale Ausrichtung gewährleisten, eine sichere Verbindung mit der Ausrüstung herstellen und Korrosion in der Umgebung der Papierfabrik widerstehen.

Kohlenstoffstahl ist für Standardanwendungen im Allgemeinen wirtschaftlich, wenn ein geeigneter Oberflächenschutz verwendet wird. Edelstahl kostet mehr, kann aber an nassen, korrosiven oder chemisch anspruchsvollen Orten gerechtfertigt sein. Auch Lufteinlassanschlüsse, Befestigungslöcher, Gewindespezifikationen, Oberflächenbehandlung und kundenspezifische Bearbeitung können den Preis erhöhen.

Metallkomponenten von schlechter Qualität können selbst dann zu Problemen führen, wenn der Gummikörper akzeptabel ist. Eine falsche Position der Montagelöcher führt zu Spannungen bei der Installation, beschädigte Oberflächen können Korrosion begünstigen und schwache Luftanschlüsse können zu Undichtigkeiten führen. Die Maßhaltigkeit sollte daher Teil der Eingangskontrolle sein.

Bei Ersatzbestellungen ist die Bereitstellung einer Zeichnung oder genauer Maße der alleinigen Auswahl anhand von Fotos vorzuziehen.

Wie wirkt sich die Fertigungsqualität auf die Lebensdauer des Luftbalgs aus?

Die Fertigungsqualität bestimmt, ob die entworfenen Materialien und die Geometrie konsistent reproduziert werden. Das Mischen von Gummi, die Cordvorbereitung, das Formen, Formen, Vulkanisieren, die Metallvorbereitung, die Montage und die Inspektion beeinflussen alle das Endprodukt.

Mehrere Mängel können die Lebensdauer verkürzen:

Eine qualitativ hochwertige Produktion hängt daher nicht nur vom Aussehen, sondern auch von der Prozesskontrolle ab. Ein glatter neuer Balg kann noch Schwachstellen in der inneren Verstärkung oder Verklebung aufweisen, die von außen nicht sichtbar sind.

Bei Nachbestellungen ist die Fertigungskonsistenz besonders wichtig. Papierfabriken möchten normalerweise, dass bei jedem Austausch einer Komponente Ersatzteile installiert werden, ohne dass Halterungen, Rohrleitungen oder Führungsgeometrien geändert werden müssen.

Welche Qualitätsprüfungen sollte ein Luftbalg bestehen?

Ein gutes Qualitätskontrollprogramm sollte mehrere Ausfallrisiken bewerten, anstatt sich auf einen einfachen Luftlecktest zu verlassen. Die Dichtheitsprüfung bestätigt die Dichtheit, sie beweist jedoch nicht, dass der Balg während des Betriebs Druck, wiederholten Bewegungen oder Dimensionsanforderungen standhält.

Typische Inspektionsbereiche sind:

Maßprüfung

Außendurchmesser, Arbeitshöhe, Montagelochposition, Flughafenabmessungen und Flanschabmessungen müssen mit der genehmigten Zeichnung oder dem genehmigten Muster übereinstimmen.

Luftlecktest

Der Balg sollte den angegebenen Druck ohne unzulässige Leckagen am Gummikörper, an den Anschlüssen oder an den Flanschschnittstellen aufrechterhalten.

Drucktest

Bei der Druckprüfung wird geprüft, ob die Baugruppe dem erforderlichen Druckbereich ohne ungewöhnliche Verformung oder bleibende Schäden standhält.

Materialinspektion

Gummieigenschaften und Verstärkung sollten den Designanforderungen des Herstellers entsprechen. Für anspruchsvolle Anwendungen können Härte, Alterungsbeständigkeit, Zugeigenschaften und Haftung relevant sein.

Ermüdungs- oder Zyklustests

Beim dynamischen Testen wird der Balg unter definierten Druck- und Hubbedingungen wiederholt komprimiert und gedehnt. Dies ist besonders wertvoll, da Papiermaschinenanwendungen möglicherweise über lange Zeiträume ununterbrochen laufen.

Die Testbedingungen sind ebenso wichtig wie der Testname. Ein Ermüdungsergebnis sollte zusammen mit Druck, Hub, Arbeitshöhe, Frequenz, Temperatur und Ausfallkriterien interpretiert werden.

Warum können zwei ähnliche Luftbälge sehr unterschiedliche Preise haben?

Luftbälge sind optisch nur schwer zu vergleichen. Zwei Teile können ähnliche Durchmesser, Höhen und Montageplatten haben, während unterschiedliche Gummimischungen, Verstärkungsanordnungen, Flanschmaterialien, Druckfähigkeiten und Testverfahren verwendet werden.

Eine günstigere Version kann die Kosten durch dünnere Materialien, einfachere Verstärkung, kostengünstigeres Gummi, einfache Metalloberflächen, weniger Inspektionen oder höhere Maßtoleranzen senken. Nicht alle diese Unterschiede machen das Produkt automatisch ungeeignet, aber der Käufer muss wissen, ob die Konstruktion für den vorgesehenen Einsatzzweck geeignet ist.

Ein teurerer Balg kann verbesserten Gummi, zusätzliche Verstärkungsschichten, Edelstahlkomponenten, engere Toleranzen, kundenspezifische Abmessungen, Ermüdungsvalidierung oder eine Kleinserienfertigung umfassen.

Die sinnvolle Kauffrage lautet daher nicht:

„Welcher Luftbalg hat den niedrigsten Preis?“

Es ist:

„Welcher Faltenbalg erfüllt die erforderlichen Anforderungen an Last, Hub, Druck, Umgebung und Lebensdauer bei den niedrigsten Gesamtbetriebskosten?“

Standard-Luftbalg im Vergleich zu kundenspezifischem Luftbalg

Standardgrößen sind normalerweise kostengünstiger, da der Hersteller vorhandene Formen, etablierte Produktionsparameter und wiederholbare Prüfverfahren nutzen kann. Für kundenspezifische Bälge sind möglicherweise neue Werkzeuge, eine Prototypenvalidierung, Zeichnungen, eine spezielle Flanschbearbeitung, andere Anschlüsse oder spezielle Gummiformulierungen erforderlich.

Eine kundenspezifische Anpassung ist dann sinnvoll, wenn die vorhandene Maschine ungewöhnliche Einbaumaße aufweist, importierte Geräte eine schwer zu beschaffende Komponente verwenden oder die Betriebsbedingungen die Leistungsfähigkeit eines Standardersatzes übersteigen.

Der richtige Ansatz besteht darin, die Original-Teilenummer anzugeben, sofern verfügbar. Es ist jedoch auch sinnvoll, Folgendes zu senden:

• Einbauzeichnung

• Gesamtabmessungen

• Flanschabmessungen

• Positionen der Befestigungslöcher

• Portgröße

• Arbeitshöhe

• Schlaganfall

• Betriebsdruck

• Lastanforderung

• Fotos der Installation

• Maschinenanwendung

Dadurch kann der Lieferant vor der Entwicklung einer kundenspezifischen Komponente prüfen, ob ein vorhandenes Standardteil das Original ersetzen kann.

Wie wirkt sich die Bestellmenge auf den Preis des Luftbalgs aus?

Die Menge wirkt sich auf die Stückkosten aus, da Formung, Maschineneinrichtung, Materialvorbereitung, Inspektion, Verpackung und Dokumentation alle feste Herstellungskosten beinhalten. Ein einteiliger kundenspezifischer Ersatz hat daher in der Regel höhere Stückkosten als eine Produktionscharge mit derselben Spezifikation.

Größere Mengen können den Stückpreis senken, aber Papierfabriken sollten den Kauf übermäßiger Lagerbestände vermeiden, ohne die Lagerbedingungen und die Verbrauchsrate des Gummis zu berücksichtigen. Gummikomponenten sollten vor direkter Sonneneinstrahlung, übermäßiger Hitze, Ozonquellen, Ölen und anderen schädlichen Verunreinigungen geschützt gelagert werden.

Bei häufig verwendeten Ersatzteilen besteht eine praktische Strategie darin, den Jahresverbrauch zu ermitteln und einen entsprechenden Wartungsbestand zu führen. Dies reduziert Notfallfrachtkosten und ungeplante Ausfallzeiten und vermeidet gleichzeitig unnötig lange Lagerung.

Wie wirkt sich die Bewerbungsposition auf die Auswahl aus?

Das gleiche Luftbalgdesign ist nicht automatisch für jeden Standort einer Papiermaschine geeignet. Unterschiedliche Anwendungen stellen unterschiedliche Belastungs-, Reaktions-, Hub- und Umgebungsanforderungen dar.

Bei der Filz- und Siebführung ist eine schnelle und sanfte Korrekturbewegung wichtig. Der Faltenbalg ist Teil eines kompletten Führungssystems, daher müssen Druckreaktion und Hub zur Geometrie der Führungsrolle passen. Zum Spannen muss der Aktuator möglicherweise eine relativ stabile Kraft aufrechterhalten und gleichzeitig der allmählichen Dehnung des Stoffes folgen. Pressen- und Kalanderanwendungen können größere Kräfte ausüben und erfordern möglicherweise eine robustere Konstruktion mit mehreren Faltungen.

Rakelsysteme können kleinere pneumatische Elemente für eine kontrollierte Rakelbelastung verwenden. Diese Teile erfordern möglicherweise eine präzise Druckregulierung anstelle eines großen Hubs.

Der richtige Balg sollte daher anwendungsbezogen ausgewählt und nicht einfach von einer anderen Maschinenposition kopiert werden.

Wie kann sich ein schlechter Luftbalg auf die Bespannung einer Papiermaschine auswirken?

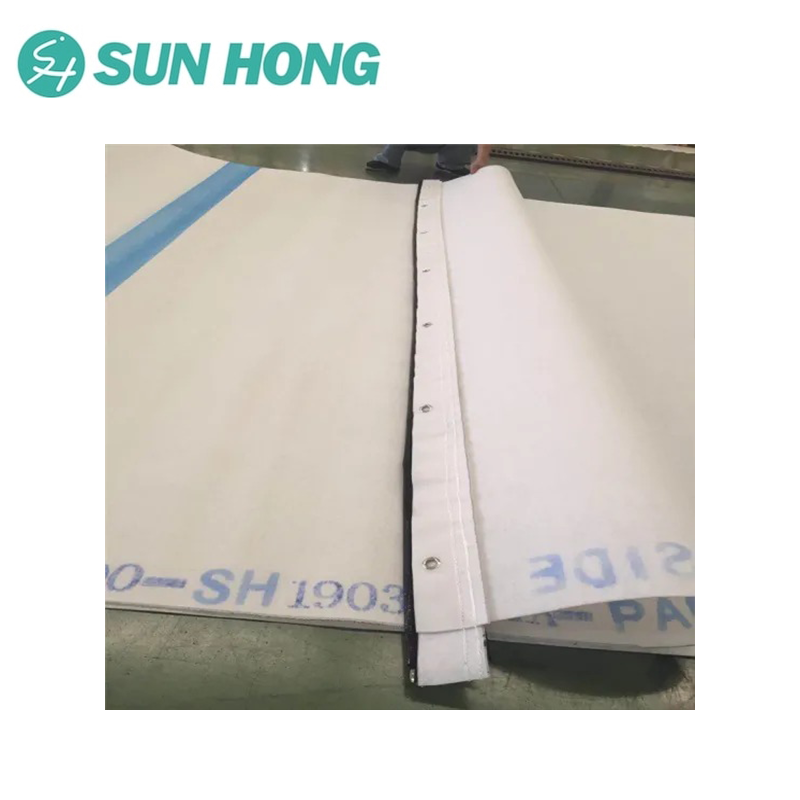

Papiermaschinenbespannungen – darunter Formsiebe, Pressfilze und Trockensiebe – sind auf eine stabile Ausrichtung und Spannung angewiesen. Wenn ein Luftbalg in einem Führungs- oder Spannmechanismus langsam reagiert, undicht wird, klemmt oder eine ungleichmäßige Bewegung erzeugt, kann die Kleidung aus ihrer vorgesehenen Laufposition abweichen.

Wiederholte Fehlausrichtungen können zu Kantenverschleiß, ungleichmäßiger Spannung, Falten, abnormalem Kontakt mit Maschinenkomponenten und vorzeitigen Stoffschäden führen. In schweren Fällen kann ein beschädigter Formierfilz oder Pressfilz zu Produktionsunterbrechungen führen, die weitaus teurer sind als der Luftbalg selbst.

Aus diesem Grund sollte der Faltenbalg als Teil des gesamten Führungsmechanismus bewertet werden. Sensoren, Ventile, Führungsrollen, Lager, Luftversorgung, Montageausrichtung und Stoffzustand beeinflussen alle die Systemleistung.

Der Austausch nur des Faltenbalgs löst kein Abweichungsproblem, wenn der Führungssensor falsch positioniert ist oder die Führungsrolle mechanisch falsch ausgerichtet ist.

Wie wirkt sich die Qualität der Luftversorgung auf die Lebensdauer des Luftbalgs aus?

Die Qualität der Druckluft ist ein weiterer Faktor, der oft übersehen wird. Wasser, Öl, Schmutz, instabiler Druck oder beschädigte Pneumatikventile können das gesamte Luftbalgsystem beeinträchtigen.

Saubere und entsprechend regulierte Druckluft trägt dazu bei, dass der Balg gleichmäßig reagiert. Ein zu hoher Druck kann das Bauteil überbeanspruchen, während ein zu geringer Druck dazu führen kann, dass der Führungs- oder Spanner keine ausreichende Kraft erzeugt. Auch schnelle unkontrollierte Druckänderungen können zu unnötigen mechanischen Stößen führen.

Wartungsteams sollten Folgendes überprüfen:

• Druckregler

• Manometer

• Luftschläuche

• Beschläge

• Steuerventile

• Wasserabscheider

• Filter

• Luftlecks

Ein hochwertiger Faltenbalg kann ein instabiles pneumatisches System nicht ausgleichen.

Wie wirken sich andere Komponenten der Papierfabrik auf die Gesamtbeschaffungskosten aus?

Luftbälge werden in der Regel im Rahmen eines umfassenderen Wartungsprogramms für Papiermaschinen und nicht als isolierte Komponenten erworben. Eine Mühle kann während des gleichen Stillstands auch das Sieben von Teilen, Stoffen, Reinigungsgeräten, Rakeln, Walzen, Düsen oder anderen Verbrauchsmaterialien erfordern.

Bei der vorgelagerten Zellstoffaufbereitung kann beispielsweise ein Zellstoffsiebsystem wie ein Drucksieb zum Einsatz kommen , um Verunreinigungen zu entfernen und den Stoff vor der Blattbildung vorzubereiten. Im Formteil gelangt der saubere Zellstoff auf das Gewebe, wo eine stabile Führung und die richtige Spannung erforderlich sind. Ein Formgewebereiniger wie die Papiermaschinen-Filzgewebe-Hochdruckreinigungs-Sprühdusche hilft dann dabei, Fasern und Ablagerungen zu entfernen, die die Entwässerung und die Gewebeleistung beeinträchtigen können.

Diese Komponenten erfüllen unterschiedliche Funktionen, beeinflussen aber das gleiche Produktionsziel: einen stabilen Papiermaschinenbetrieb mit kontrollierten Stillstandszeiten. Die Konsolidierung der Beschaffung kompatibler Ersatzteile kann die technische Kommunikation, den Versand, die Ersatzplanung und den Wartungsbestand vereinfachen.

So vergleichen Sie die Qualität des Luftbalgs vor dem Kauf

Käufer sollten technische Spezifikationen und nicht nur Angebote vergleichen. Die folgende Tabelle bietet einen praktischen Einkaufsrahmen.

Ein Anbieter, der nach diesen Parametern fragt, ist in der Regel besser in der Lage, ein technisch geeignetes Produkt zu empfehlen, als einer, der nur anhand eines Fotos zitiert.

Was sind häufige Anzeichen für einen minderwertigen oder abgenutzten Luftbalg?

Eine Beschädigung des Luftbalgs erfolgt nicht immer plötzlich. Viele Ausfälle beginnen mit Änderungen im Maschinenverhalten.

Typische Warnzeichen sind:

• Sichtbare Oberflächenrisse

• Ausbeulende oder unregelmäßige Form

• Schichttrennung

• Luftleckage

• Langsame Höhenerholung

• Häufige Kompressor- oder Ventilaktivität

• Instabile Filzführung

• Ungleichmäßige Spannung

• Korrodierte Flansche

• Beschädigte Befestigungslöcher

• Ungewöhnliches Reiben

• Öl oder chemischer Angriff auf das Gummi

Wartungsteams sollten Faltenbälge während geplanter Stillstände prüfen, anstatt auf einen vollständigen Ausfall zu warten. Kleine Risse, Verformungen oder Undichtigkeiten können ein Hinweis darauf sein, dass ein Austausch geplant werden sollte, bevor die Komponente die Produktion stört.

Auch die Ursache sollte untersucht werden. Der Austausch eines beschädigten Balgs ohne Korrektur von Überdehnung, Fehlausrichtung, übermäßigem Druck oder Chemikalieneinwirkung kann zum Ausfall der neuen Komponente auf die gleiche Weise führen.

Ist ein teurerer Luftbalg immer besser?

Nein. Ein höherer Preis garantiert nicht automatisch eine bessere Leistung. Eine Premium-Spezifikation kann unnötig sein, wenn es sich bei der eigentlichen Anwendung um eine leichte Anwendung handelt, während eine sehr billige Komponente kostspielig sein kann, wenn sie häufig ausfällt.

Das richtige Produkt ist dasjenige, dessen Materialien, Verstärkung, Druckfähigkeit, Hub und Abmessungen mit einem angemessenen Sicherheitsspielraum den Betriebsbedingungen entsprechen.

Beispielsweise können Edelstahlflansche die Kosten erhöhen, bieten aber bei einer Trockeninstallation, bei der ordnungsgemäß geschützter Kohlenstoffstahl bereits eine gute Leistung erbringt, nur begrenzte Vorteile. Umgekehrt kann eine Verringerung der Materialqualität in einer nassen, chemisch ausgesetzten Umgebung die Lebensdauer erheblich verkürzen.

Die wirtschaftlichste Entscheidung sollte daher Folgendes berücksichtigen:

Kaufpreis + Installationsaufwand + erwartete Lebensdauer + Ausfallrisiko + Austauschhäufigkeit

Ein etwas höherer Kaufpreis kann zu niedrigeren jährlichen Betriebskosten führen, wenn das Produkt eine gleichmäßigere Lebensdauer bietet.

So fordern Sie ein genaues Angebot für Luftbälge an

Ein genaues Angebot erfordert mehr als die Worte „Luftbalg für Papiermaschinen“. Die Bereitstellung vollständiger Anwendungsinformationen verringert das Risiko, einen technisch ungeeigneten Ersatz zu erhalten.

Käufer sollten Folgendes liefern:

Wenn keine Originalmodellnummer verfügbar ist, können Maßzeichnungen und Einbaufotos besonders hilfreich sein.

Warum sollten Sie sich für die Sun Hong Group entscheiden?

Die Sun Hong Group wurde 2010 in Xuzhou, Provinz Jiangsu, gegründet und liefert Ausrüstung und Ersatzteile für die Zellstoff- und Papierindustrie. Die Produktpalette entwickelte sich von der Herstellung von Pressfilzen, Formsieben und Trockensieben zu einem breiteren Sortiment, das Papiermaschinenbespannungen, Entwässerungselemente, Sprühsysteme, Rakel, Drehgelenke, Walzen, Siebkörbe, Reiniger und andere Papierfabrikkomponenten umfasst.

Diese umfassendere Produkterfahrung ist bei der Auswahl von Luftbälgen hilfreich, da die Komponente häufig direkt mit Filz, Stoff, Rollen, Reinigungsgeräten oder Führungsmechanismen zusammenarbeitet und nicht unabhängig arbeitet. Das Verständnis des umgebenden Papiermaschinensystems hilft bei der Bestimmung geeigneter Hub-, Bewegungs-, Installationsgeometrie- und Druckanforderungen.

Die Sun Hong Group arbeitet auch mit technischem Personal zusammen, das Erfahrung mit Geräten der Papierindustrie hat, und kann den Austauschbedarf anhand von Anwendungsparametern, Informationen zu Originalteilen, Zeichnungen oder Mustern bewerten. Für Papierfabriken, die Luftbälge zusammen mit den damit verbundenen Sieb-, Bekleidungs-, Reinigungs- oder Ersatzteilanforderungen benötigen, kann dies die technische Koordination und den Einkauf vereinfachen.

Abschluss

Der Preis für einen Luftbalg wird durch Materialqualität, Verstärkungskonstruktion, Balggröße, Anzahl der Windungen, Druckstufe, Last, Hub, Flanschmaterial, Anpassung, Prüfung und Einkaufsmenge bestimmt. Das günstigste Produkt ist daher nicht unbedingt die wirtschaftlichste Wahl für eine kontinuierlich arbeitende Papiermaschine.

Die Qualität hängt insbesondere von der Gummimischung, dem Verstärkungscord, der Haftung zwischen Gummi und Cord, der Maßhaltigkeit, der Luftdichtheit, den Metallkomponenten und der Ermüdungsbeständigkeit ab. Ebenso wichtig ist die richtige Auswahl der Anwendung, da selbst ein gut gefertigter Balg vorzeitig ausfallen kann, wenn er in der falschen Arbeitshöhe, bei übermäßigem Druck, zu großem Hub oder bei schlechter Ausrichtung betrieben wird.

Papierfabriken sollten Luftbälge anhand ihrer realen Betriebsbedingungen und nicht nur anhand ihres Aussehens vergleichen. Geben Sie die Maschinenposition, die Abmessungen, die Arbeitshöhe, den Hub, den Normaldruck, den Maximaldruck, die Last, die Flanschkonfiguration, die Umgebung und die erwartete Menge an, bevor Sie ein Angebot anfordern.

Die Sun Hong Group kann Papierfabriken je nach spezifischen Betriebsbedingungen mit Luftbälgen und zugehörigen Papiermaschinenkomponenten unterstützen. Bei Ersatz- oder Neuausrüstungsprojekten erleichtert die Angabe einer vorhandenen Modellnummer, Zeichnung, eines Installationsfotos oder technischer Parameter die Identifizierung einer geeigneten Lösung und die Balance zwischen Kaufpreis und langfristiger Zuverlässigkeit.

FAQ

Was bestimmt den Preis eines Luftbalgs?

Der Preis für Luftbälge wird hauptsächlich von der Gummimischung, der Verstärkungsschnur, dem Durchmesser, der Arbeitshöhe, dem Hub, der Anzahl der Windungen, der Druckfähigkeit, dem Flanschmaterial, der Anpassung, den Tests und der Bestellmenge beeinflusst.

Warum sind manche Luftbälge teurer als andere?

Produkte mit stärkerer Verstärkung, höherwertigem Gummi, Edelstahlkomponenten, kundenspezifischen Abmessungen, engeren Toleranzen oder umfangreicheren Tests kosten normalerweise mehr. Zwei optisch ähnliche Bälge können einen deutlich unterschiedlichen Innenaufbau aufweisen.

Ist ein doppelter Luftbalg besser als ein einzelner Balg?

Nicht unbedingt. Ein Doppelbalg bietet im Allgemeinen mehr Hub, während ein einzelner Balg für kompakte Anwendungen mit kürzeren Bewegungen geeignet sein kann. Die Auswahl sollte von der Arbeitshöhe, dem Hub, der Last und den Reaktionsanforderungen abhängen.

Welches Material wird im Inneren eines Luftbalgs verwendet?

Industrielle Luftbälge verwenden normalerweise eine verstärkte Gummiverbundkonstruktion. Gummi sorgt für Abdichtung und Flexibilität, während die Textilkordverstärkung dabei hilft, druckbedingte Lasten zu tragen und die Form des Balgs zu kontrollieren.

Wie erkenne ich, ob ein Luftbalg von hoher Qualität ist?

Überprüfen Sie Materialspezifikation, Verstärkung, Abmessungen, Flanschkonstruktion, Luftdichtheit, Druckfestigkeit und Qualitätskontrollverfahren. Bei anspruchsvollen dynamischen Anwendungen ist auch die Ermüdungsleistung wichtig.

Warum bricht ein Luftbalg?

Risse können durch Alterung, übermäßige Dehnung, falsche Arbeitshöhe, hohe Temperaturen, Öl- oder Chemikalieneinwirkung, Ozon, Abrieb, übermäßigen Druck oder wiederholte Ermüdung entstehen.

Was führt dazu, dass ein Luftbalg undicht wird?

Undichtigkeiten können durch beschädigtes Gummi, schlechte Flanschschnittstellen, fehlerhafte Anschlüsse, Risse, Löcher, Alterung oder übermäßigen Druck entstehen. Auch die umgebenden Pneumatikschläuche und Ventile sollten überprüft werden, bevor der Balg beschädigt wird.

Kann ich einen Luftbalg nur anhand seiner Abmessungen ersetzen?

Abmessungen sind wichtig, aber nicht ausreichend. Auch Druck, Hub, Arbeitshöhe, Belastung, Flanschausführung, Luftanschluss, Umgebung und Anwendung sollten aufeinander abgestimmt sein.

Wie wirkt sich ein Luftbalg auf die Filz- und Stoffführung aus?

Der Balg kann als pneumatischer Aktuator fungieren, der den Führungsmechanismus bewegt. Eine stabile Druckreaktion trägt dazu bei, den Filz oder Stoff zentriert zu halten, während Undichtigkeiten oder unregelmäßige Bewegungen zu Abweichungen und ungleichmäßiger Spannung führen können.

Kann ein billigerer Luftbalg die Wartungskosten erhöhen?

Ja. Wenn eine kostengünstige Komponente eine schlechte Ermüdungsbeständigkeit, Undichtigkeiten, Maßabweichungen oder ungeeignetes Material aufweist, können ein häufigerer Austausch und Maschinenstillstandszeiten die anfängliche Ersparnis beim Kauf übersteigen.

Welche Informationen sollte ich bei der Anfrage eines Luftbalgpreises angeben?

Geben Sie die Anwendung, die Abmessungen, die normale Arbeitshöhe, die minimale und maximale Höhe, den Hub, den normalen und maximalen Druck, die Last, das Flanschmaterial, die Größe des Luftanschlusses, die Betriebsumgebung, die erforderliche Menge und eine Originalzeichnung oder ein Foto an, falls verfügbar.

Beeinflusst die Bestellmenge den Preis des Luftbalgs?

Ja. Größere Produktionsmengen können die Stückkosten senken, da die Kosten für Werkzeug, Einrichtung, Materialvorbereitung, Inspektion und Dokumentation auf mehr Teile verteilt werden.
